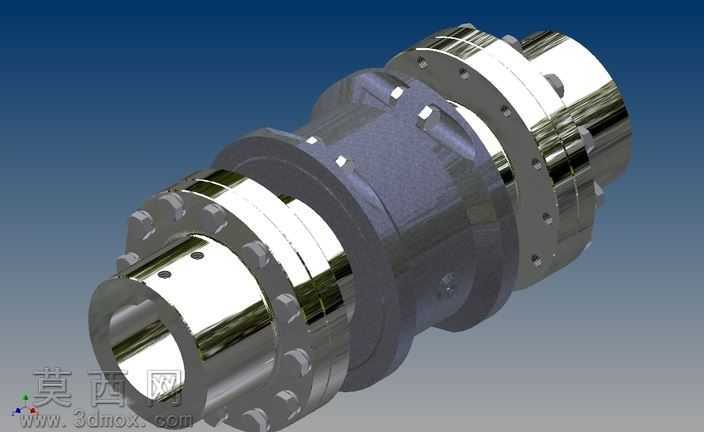

福尔克1070型网格间隔联轴器三维结构

本作品为福尔克1070型网格间隔耦合也就是联轴器的三维装配模型，建模过程严格遵循该型号联轴器的实际尺寸参数与装配逻辑，首先通过草图绘制完成各核心零件的轮廓基准，针对两端的轴连接毂体，精准绘制了内孔键槽、端面法兰螺栓孔、外圆定位台阶的特征，通过拉伸、切除、阵列等基础建模命令完成毂体的主体结构，还原了毂体与轴配合的公差基准面、螺栓连接的沉头孔位细节。中间的弹性网格间隔元件是该类联轴器的核心功能部件，建模时通过曲面放样、网格阵列的方式还原了其交错的网格结构，精准匹配两侧毂体的啮合齿槽位置，保证装配后可以实现扭矩传递同时补偿两轴的径向、角向与轴向偏差。外围的连接螺栓、锁紧螺母等标准件均按照对应国标规格建模，通过同轴、重合、距离等装配约束完成整体装配，确保各零件间的装配关系与实际产品完全一致，不存在干涉错位问题。渲染阶段针对不同零件赋予了对应材质：两端毂体采用调质合金钢材质，设置了金属抛光后的反射参数，还原金属加工后的亮面质感，同时保留了加工面的细微粗糙度纹理；中间网格元件采用高弹性合金材质，调整了材质的漫反射与金属度参数，区分其与主体毂体的材质差异；螺栓等紧固件采用发黑处理的钢材材质，呈现哑光深灰的金属质感。场景设置了渐变深蓝背景，搭配多组辅助光源，突出联轴器的圆柱轮廓与各部件的结构层次，通过半透明辅助剖视的展示角度，可以清晰看到内部网格元件与两侧毂体的啮合配合结构。设计过程中充分考虑了该类联轴器的实际应用场景，还原了其用于重载传动轴系连接的结构特点，所有法兰孔位、轴孔尺寸、网格间隔的间隙参数均参考福尔克1070型号的官方样本参数设置，模型可用于传动系统的装配模拟、结构教学演示、产品选型参考等场景，完整展现了蛇簧联轴器也就是网格间隔耦合的典型结构特征，清晰呈现了其通过弹性网格元件实现挠性传动的核心结构原理，各零件的倒角、退刀槽等工艺细节也均做了还原，保证模型的工程实用性与展示效果。
