圆形多灯珠电动车尾灯结构设计方案

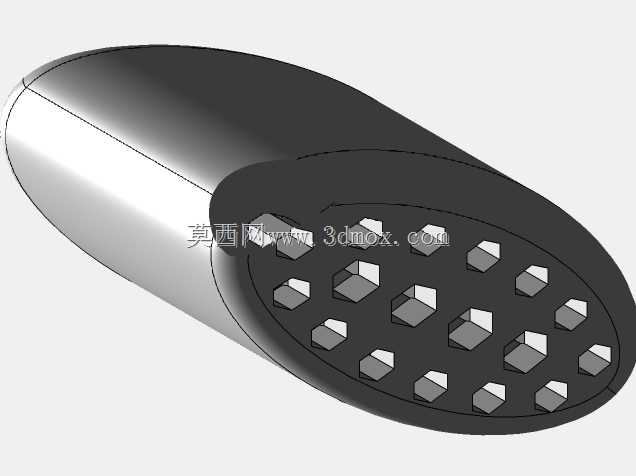

　　这款圆形尾灯的结构设计，首先要考虑两轮非机动车的尾部安装适配性，整体采用扁圆形薄壳体结构，外边缘做了圆弧过渡的黑边包边处理，既可以在车辆发生轻微剐蹭时起到缓冲作用，也能避免尖锐棱边带来的装配划伤风险。灯面采用矩阵式排布的六边形灯珠安装位，相比传统圆形灯珠排布，六边形的密排结构可以在相同发光面积下容纳更多发光单元，提升警示亮度的同时让光线分布更均匀，不会出现局部亮斑或者暗区，在雨雾天气下也能保持足够的可视距离。

　　从实际应用场景来看，这类尾灯主要适配电动自行车、电动轻便摩托车以及小型电动代步车的尾部安装，安装位预留了通用的圆形固定孔位，可以适配市面上多数车型尾部的预装支架，不需要额外做打孔改装，安装边界控制在直径80mm、厚度22mm的范围内，不会突出车身轮廓过多，避免在车辆挪车、停靠时被磕碰损坏。壳体的边缘做了一圈凸起的密封槽，装配时可以嵌入防水胶条，满足户外使用的IP65防护等级要求，雨天骑行或者高压水枪洗车时，不会出现进水短路的问题。

　　设计过程中，灯珠的排布角度做了15度的向外倾斜调整，除了正后方的可视范围，左右侧方各30度的角度范围内也能清晰看到灯光信号，覆盖车辆侧后方的视觉盲区，减少侧后方车辆、行人因为看不到灯光信号引发的剐蹭事故。灯壳的外圈采用深色不透光材质，既可以遮挡内部的线路与PCB板结构，提升外观整体性，也能避免光线从侧面漏出造成的光污染，让光线集中向后方与侧后方投射。内部的PCB安装位做了定位柱设计，装配时不需要额外打胶固定，通过卡扣就可以完成灯板与壳体的预固定，提升装配效率，后期维修更换灯板时也可以快速拆解，不需要破坏壳体结构。

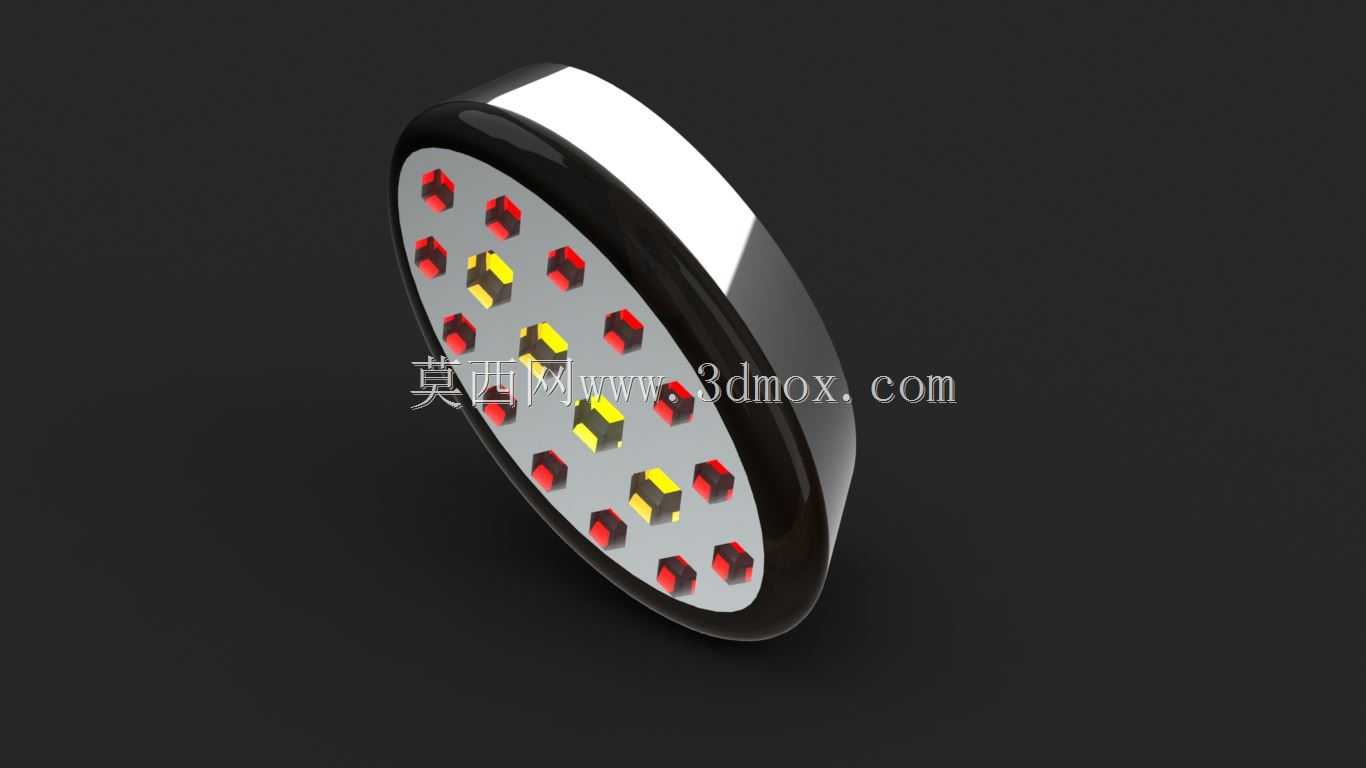

　　从功能特性上看，这款尾灯同时兼顾行车常亮与刹车高亮两种工作模式，灯珠的供电线路做了分路设计，常规行车时点亮半数灯珠保持低亮度警示状态，刹车触发时全部灯珠切换为高亮度模式，给后方车辆、行人明确的减速信号。壳体背部预留了标准的两芯接插件接口，可以直接对插车辆原厂的尾灯线束，不需要重新破线接线，降低改装与装配的接线难度，也避免线路裸露带来的短路风险。整体结构没有多余的装饰件，所有造型设计都服务于功能实现，外壳采用耐候性ABS材质，可以承受-30℃到60℃的环境温度变化，长期户外暴晒也不会出现变色、脆化的问题，满足日常通勤场景下的长期使用需求。
