飞翼布局隐身概念飞行器结构设计

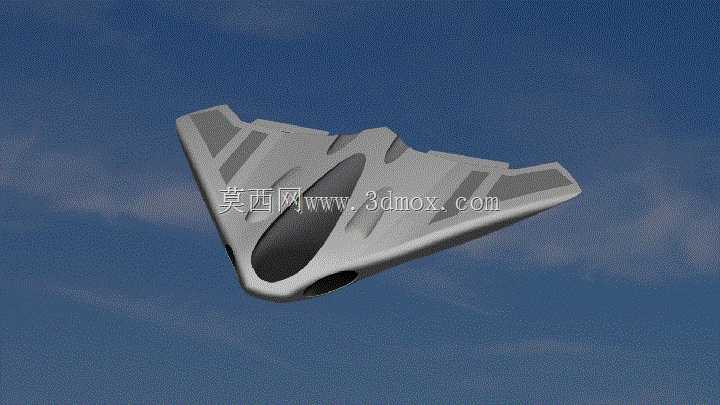

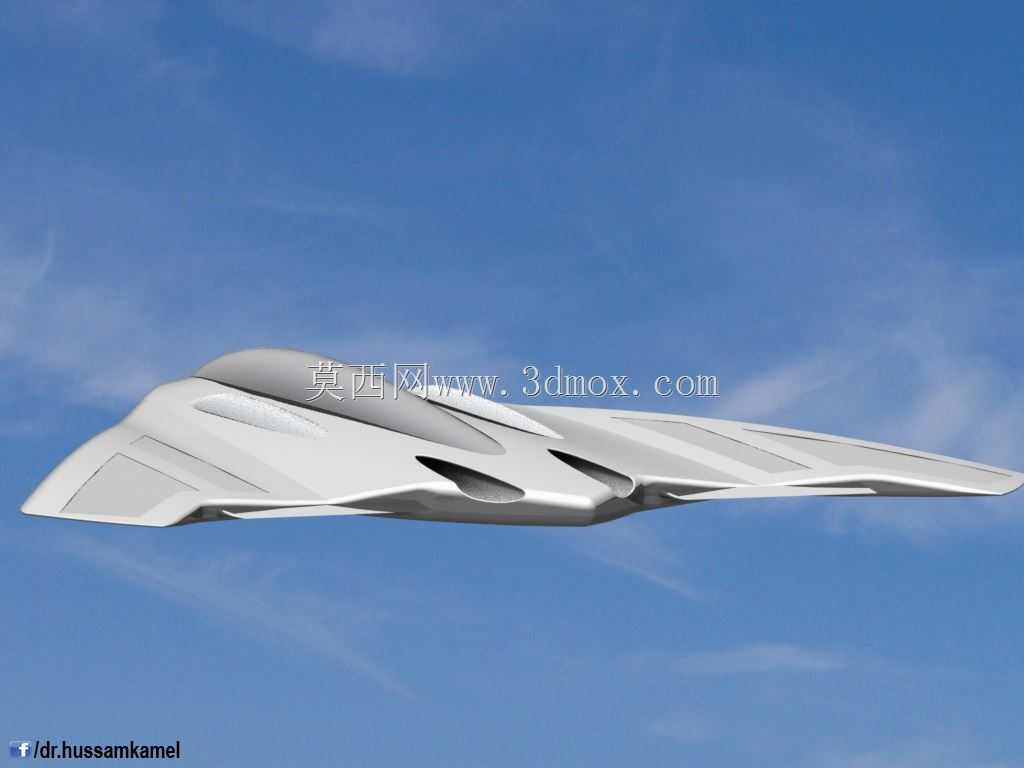

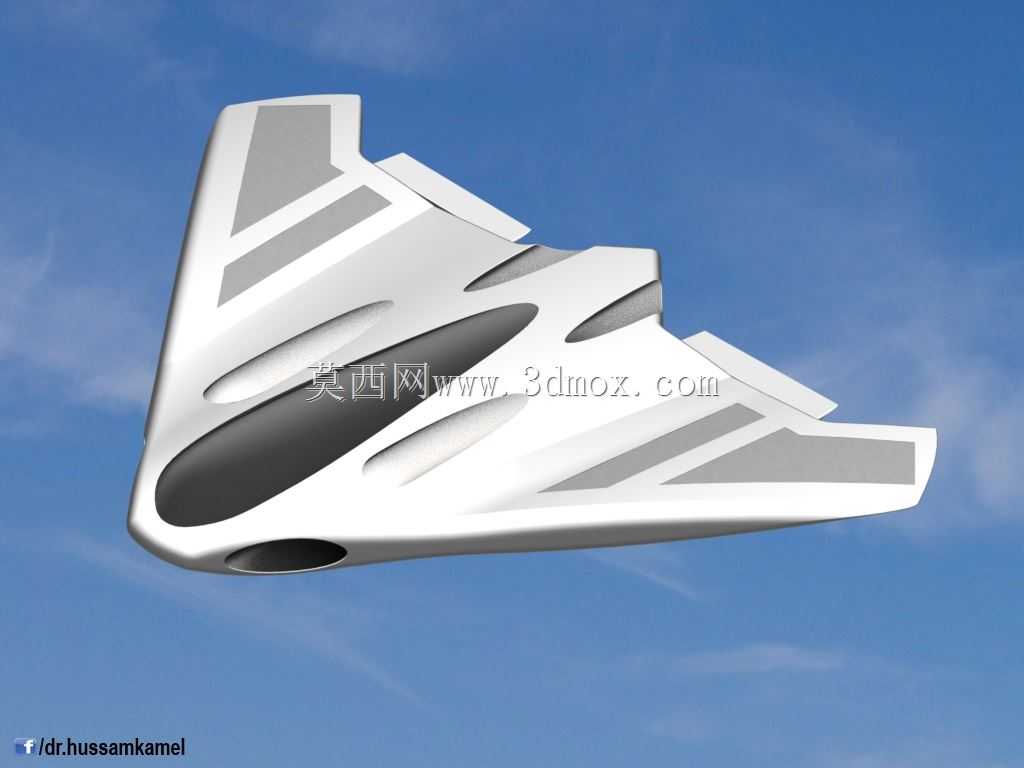

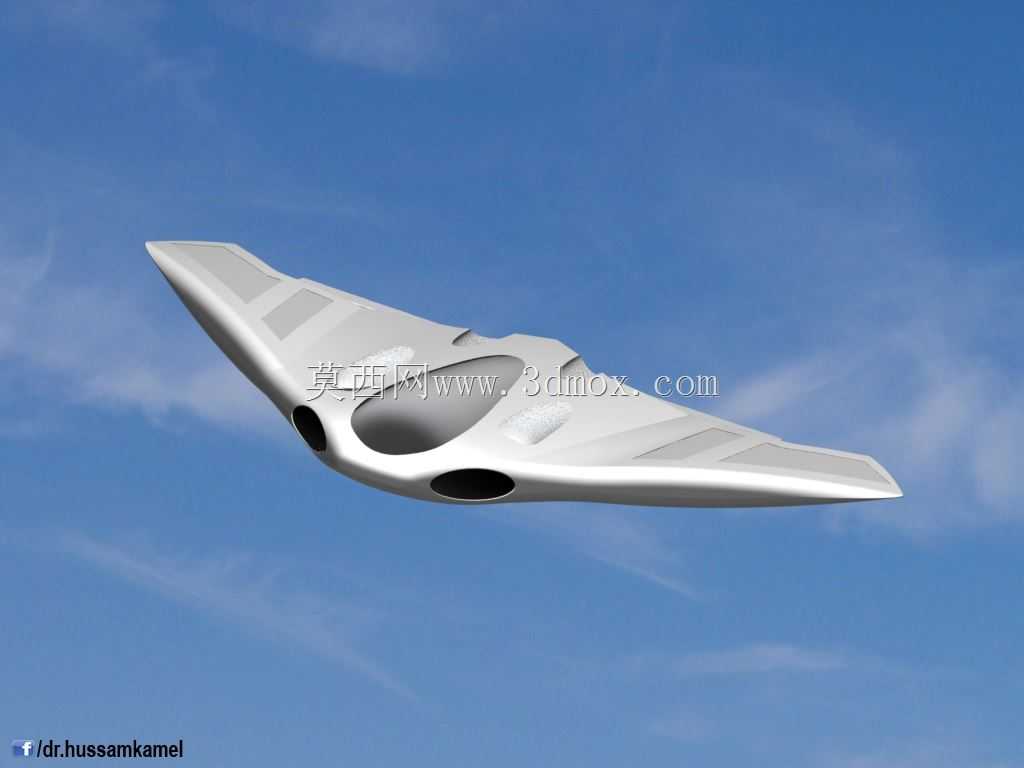

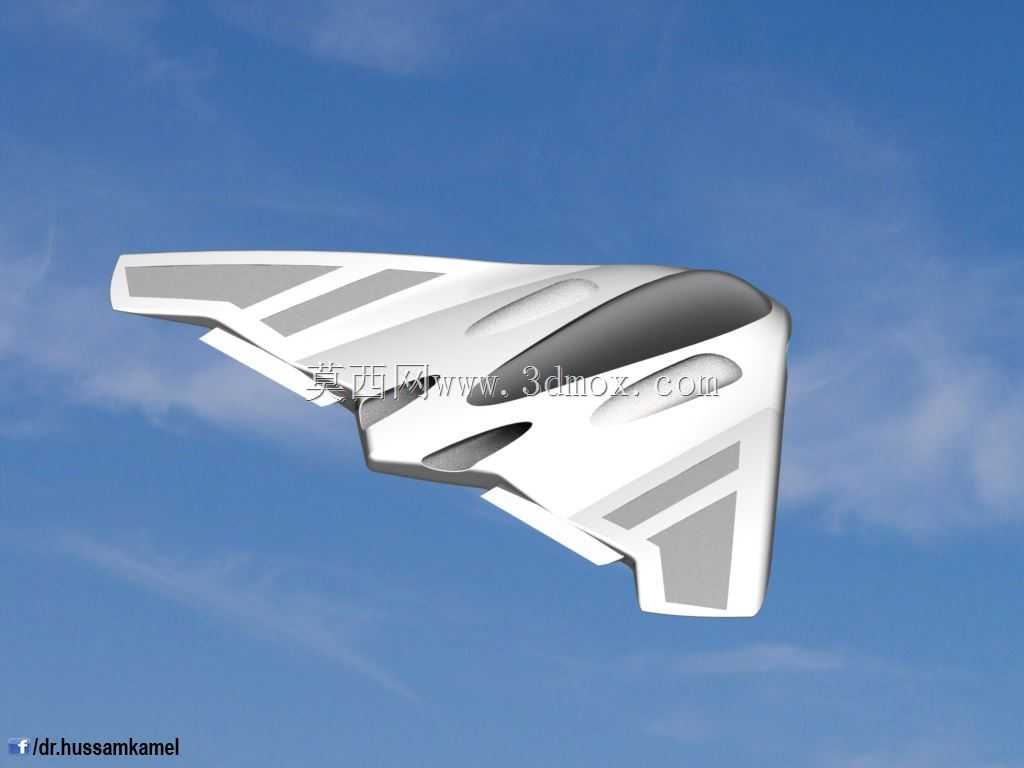

　　该飞翼构型飞行器采用无尾翼融合体设计，整体外形将机翼与机身完全平滑过渡，取消了传统飞行器的垂直尾翼与水平尾翼结构，大幅降低了雷达反射截面积，适配低空突防、长航时侦察等对隐身性能有较高要求的任务场景。从结构设计逻辑来看，整个机体采用翼身融合的高升阻比气动布局，前缘后掠角经过多轮气动仿真迭代，兼顾亚音速飞行状态下的升力系数与巡航效率，机体上表面连续光滑无突出结构，所有机载设备舱、动力舱均整合在翼身融合的内部空间中，有效减少了外露部件带来的气动阻力与雷达信号反射。动力系统采用背负式进气道设计，进气口布置在机体上表面靠前位置，利用机体前缘对进气道进行遮挡，进一步降低正面雷达反射特征，尾喷口与机体后缘一体化修型，可对发动机排气进行降温处理，

　　降低红外信号特征。机体内部沿翼展方向设置了多组加强筋结构，在控制整体结构重量的前提下，保证机翼在大过载机动、强气流扰动工况下的结构强度，避免翼面出现气动弹性发散问题。起落架采用前三点式收放结构，前起落架布置在机体前段下方，主起落架对称布置在动力舱两侧的翼身结构内，收放后完全埋入机体内部，舱门与机体表面齐平，无突出缝隙。从安装边界来看，该构型飞行器的翼展与机身长度比例控制在1.4:1左右，整体外轮廓无尖锐突出部件，地面停放时的占地面积远小于同量级常规布局飞行器，适配简易跑道、野战临时起降点的起降要求，不需要配套专用的机库保障设施。机载航电设备舱布置在机体前段中心位置，预留了标准化的设备安装导轨与接口，可根据不同任务需求快速更换侦察、

　　测绘、电子干扰等不同功能的任务载荷，设备舱周边设置有减震缓冲结构，可降低飞行过程中的振动对精密航电设备的影响。机体蒙皮采用分块式设计，维护口盖均采用锯齿形接缝设计，在保证维护可达性的同时，避免直缝形成的雷达反射角，口盖与蒙皮的配合公差控制在0.2mm以内，保证装配后表面的平整度，减少附面层气流的扰动。飞控系统采用多冗余度设计，由于取消了垂直尾翼，机体的航向控制依靠机翼后缘的多组分裂式阻力舵差动实现，配合电传飞控系统的实时解算，可保证飞行器在全飞行包线内的操纵稳定性，避免无尾布局常见的航向稳定性不足问题。燃油舱布置在机翼内部的翼盒结构中，利用机翼内部的闲置空间拓展燃油携带量，配合高升阻比的气动特性，可实现较长的巡航留空时间，适合执行大范围区域的巡逻、监测任务。
