同轴式双级圆柱齿轮减速机三维结构

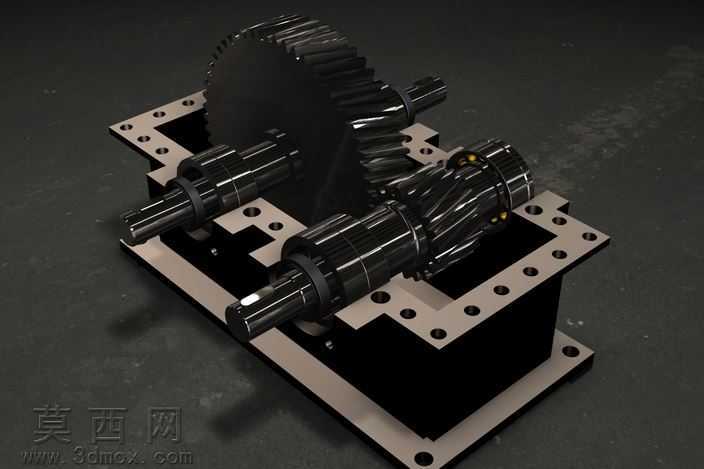

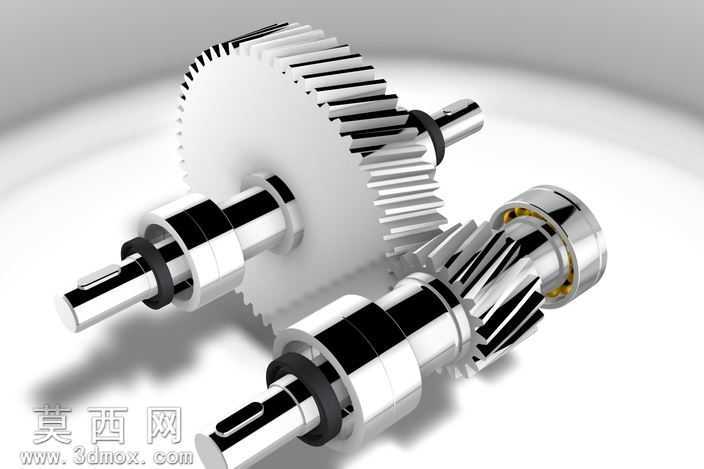

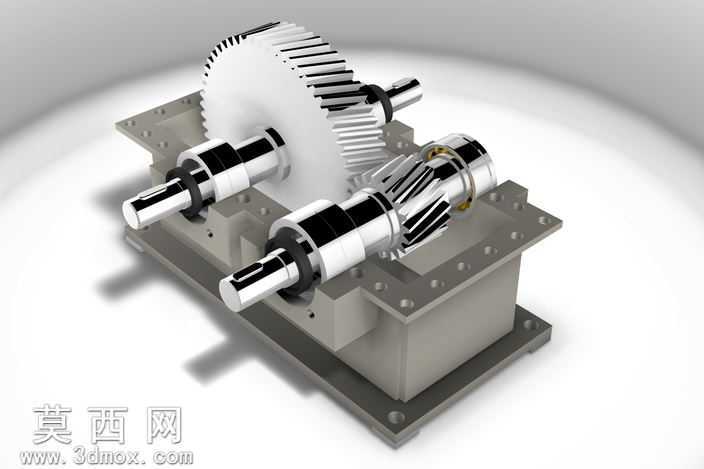

本作品为同轴式双级圆柱齿轮减速机的三维建模成果，建模过程严格遵循机械设计规范，先从核心传动构件入手完成参数化搭建：首先依据传动比分配原则确定两级齿轮的模数、齿数、压力角、螺旋角等核心参数，在三维建模环境中绘制齿轮齿廓渐开线曲线，通过扫掠、阵列等特征操作生成斜齿圆柱齿轮的精准轮齿结构，保证轮齿啮合间隙符合传动精度要求。随后完成两根传动轴的建模，根据轴上零件的装配定位需求，设计轴肩、键槽、轴承安装位等结构，确保轴段直径、长度尺寸与齿轮、轴承、密封件的装配公差匹配。接下来进行箱体结构的建模，采用剖分式箱体设计，分别构建箱座与箱盖的基体结构，在对应位置加工轴承孔、螺栓连接孔、定位销孔、油位观察孔、放油孔等功能性结构，同时在箱体内部设计合理的油池空间，满足齿轮润滑的储油需求，箱体外部的加强筋结构也按照刚度要求完成建模，提升箱体承载时的抗变形能力。完成所有单独零件建模后，按照实际装配顺序进行虚拟装配，通过同轴、重合、齿轮啮合等配合约束，将齿轮、传动轴、轴承、端盖、密封件、连接螺栓等零件依次装配到位，验证各零件之间不存在干涉问题，保证输入轴与输出轴的同轴度符合设计要求。渲染阶段为不同零件赋予适配的材质属性：齿轮与传动轴赋予调质合金钢材质，呈现金属切削加工后的银灰色金属质感，轴承零件赋予轴承钢的高亮金属质感，箱体赋予铸铁的哑光深灰质感，端盖、螺栓等标准件赋予对应的发黑或镀锌金属质感，同时搭建柔和的摄影棚光照环境，通过多角度光源布置突出减速机的结构层次与装配关系，清晰展现两级齿轮的啮合传动路径、轴系零件的定位方式以及箱体的整体布局。整个建模过程兼顾结构合理性与展示直观性，完整还原了双级圆柱齿轮减速机的内部构造与工作原理，可用于机械原理教学演示、减速机结构认知、装配工艺模拟等场景，也可为同类型减速机的改型设计提供基础三维模型参考，帮助设计人员快速理解减速传动装置的结构组成与设计逻辑。
