微分滑轮皮带传动组合机构

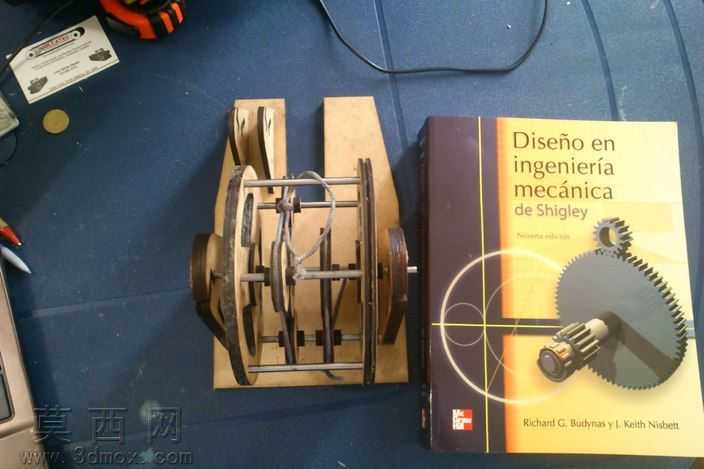

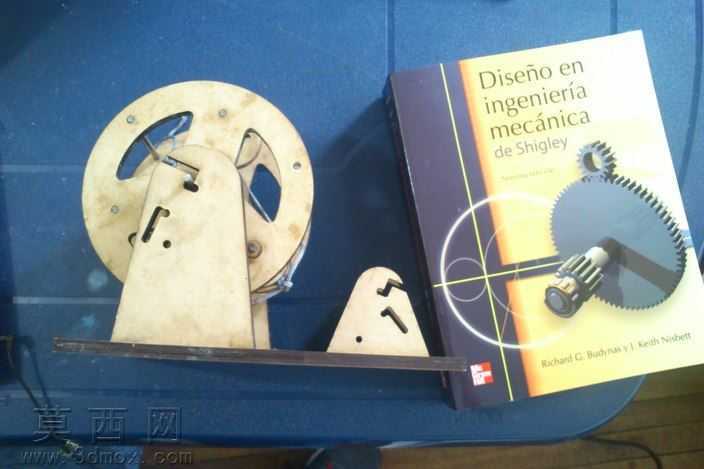

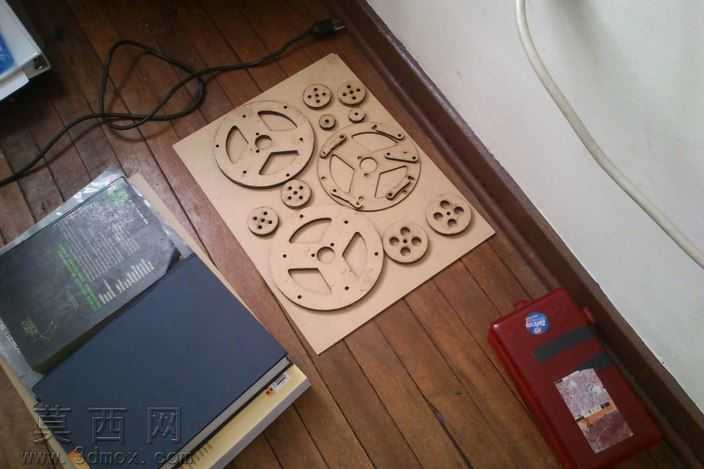

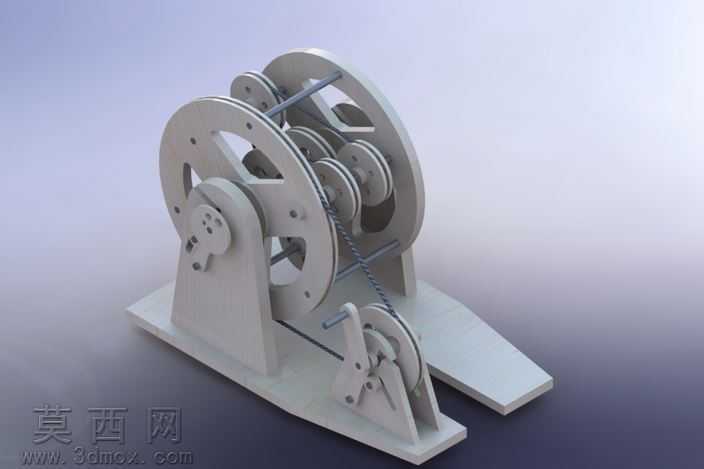

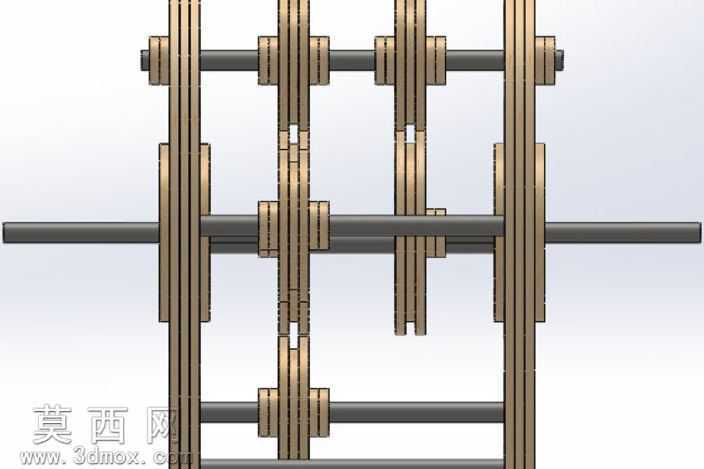

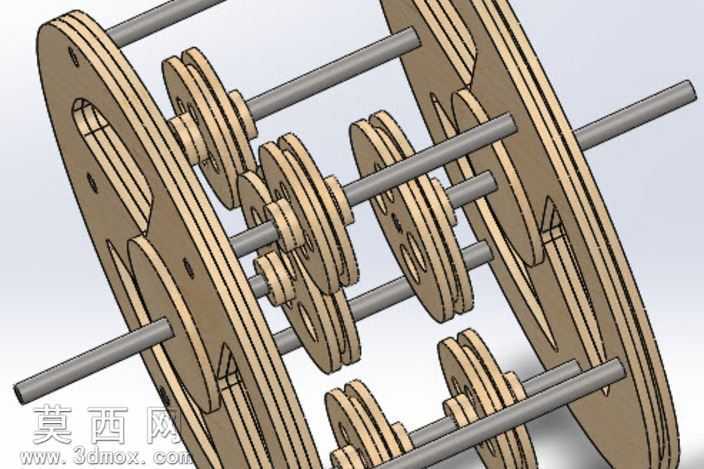

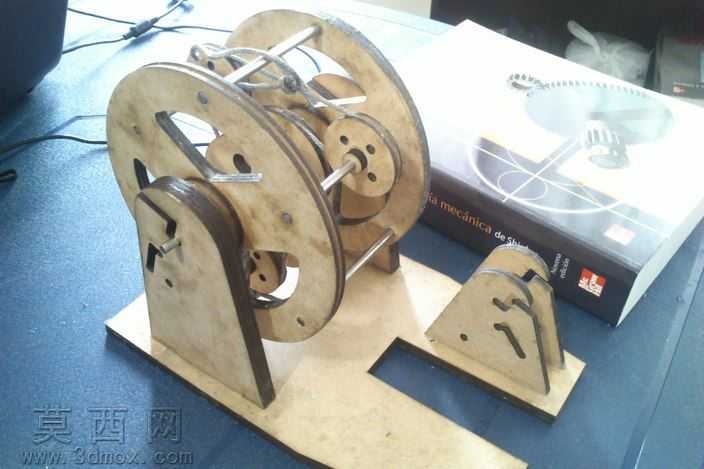

该作品为微分滑轮皮带传动组合机构的三维建模成果，整体采用SolidWorks完成全参数化建模，所有零件均按照实际机械装配逻辑完成配合约束，可完整呈现机构的运动传递逻辑。建模过程中首先完成底座支架的结构搭建，采用对称式双立板支撑结构，底座设置延伸式承托平面，保证整体机构放置的稳定性，立板上的轴孔位置经过同轴度校验，确保后续轮组安装无卡滞。轮组部分采用多组同轴滑轮分层排布设计，不同直径的滑轮通过键连接与传动轴实现周向固定，每一层滑轮的绳槽尺寸经过精确计算，匹配对应传动绳带的直径，避免传动过程中出现滑脱、卡绳问题。前端设置手动操作的曲柄摇杆结构，摇杆与主动滑轮轴通过销连接，可通过手动扳动摇杆输入动力，带动整套轮组运转。皮带传动部分采用柔性体模拟设置，还原皮带与滑轮槽之间的摩擦传动特性，可直观呈现不同直径滑轮组合下的差速传动效果，也就是微分传动的核心原理。材质渲染阶段，整体结构采用哑光浅灰色工程塑料材质，模拟中密度纤维板或者3D打印件的质感，金属传动轴部分添加轻微金属光泽与倒角反光效果，绳带部分采用深色哑光尼龙材质，区分不同部件的视觉层次。渲染时采用渐变浅蓝背景，添加柔和的环境漫反射光，突出机构的结构轮廓与装配关系，所有零件的边角都添加了符合实际加工要求的圆角，避免尖锐棱角，还原真实手工制作机械装置的质感。设计思路围绕微分传动的原理演示展开，通过多组不同直径滑轮的组合搭配，将输入的转动通过皮带与绳带的多级传递，实现输出端的差速运动效果，整套机构无冗余零件，所有结构都服务于传动原理的直观展示，既可以作为机械原理教学的演示模型，也可作为手工机械装置的设计参考，装配过程中严格校验了每个运动副的活动范围，确保手动操作时整套机构运转顺畅，无零件干涉问题。
