单级蜗轮蜗杆减速机结构三维设计

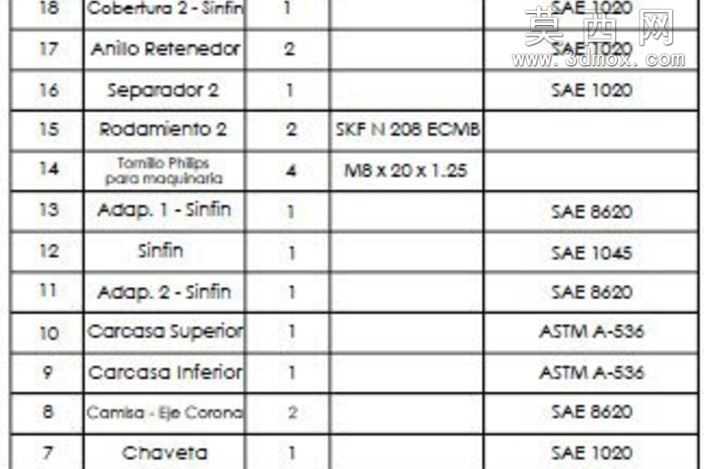

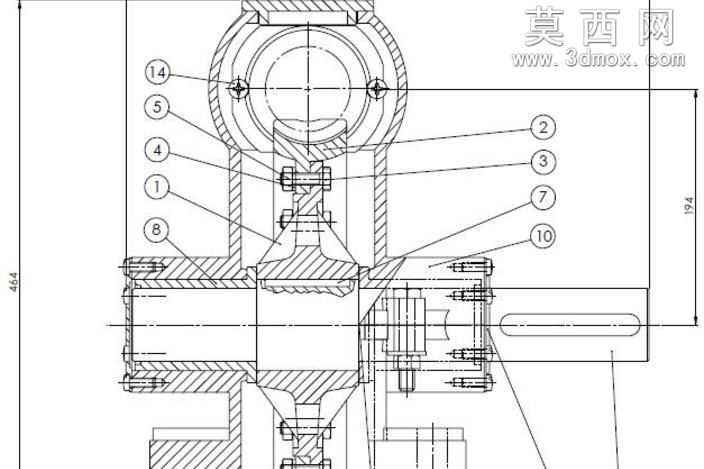

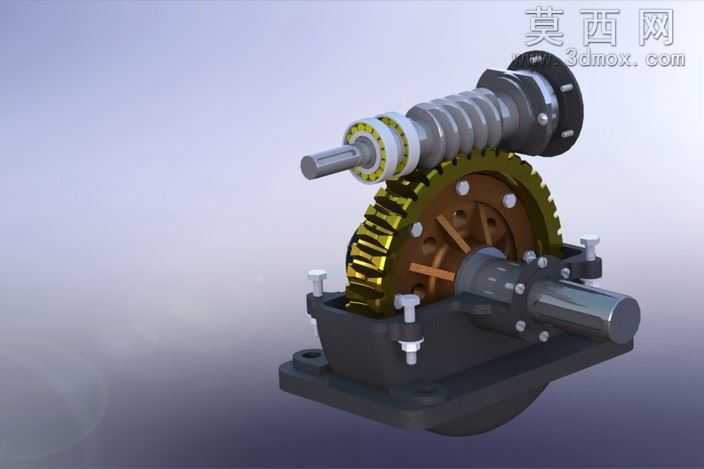

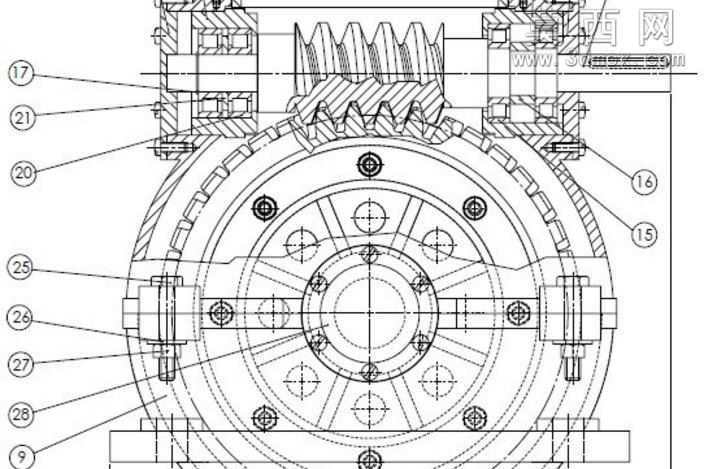

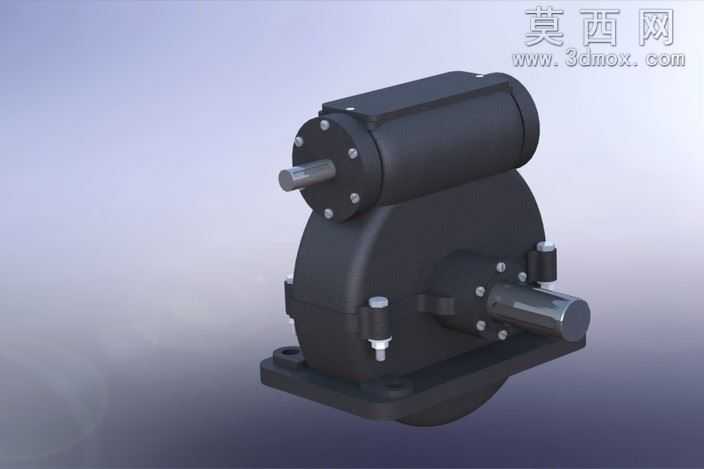

本作品为单级蜗轮蜗杆减速机的三维建模设计成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械设计规范，从核心传动部件到外围支撑结构逐一完成参数化搭建。首先针对核心传动副开展建模：蜗杆部分采用阿基米德蜗杆的参数标准完成齿形切削建模，还原蜗杆轴的阶梯轴结构，对轴端的轴承安装位、密封件配合位做了精准的尺寸约束，蜗杆齿面做了金属光泽材质的渲染处理，还原淬硬磨削加工后的金属质感；蜗轮部分采用锡青铜材质的齿圈与铸铁轮毂的组合结构建模，还原了蜗轮齿面与蜗杆啮合的共轭齿形，轮毂部分的辐板、键槽、连接螺栓孔均按照装配要求做了细节还原，齿圈部分赋予铜质材质渲染效果，区分于铸铁材质的轮毂与箱体。箱体部分采用剖分式底座结构建模，还原了箱体的轴承安装孔、视油窗位、放油螺塞孔、连接螺栓凸台等细节结构，箱体表面做了铸铁哑光质感的材质处理，螺栓、端盖等标准件均按照国标参数完成独立建模，赋予镀锌件的亮面金属材质，清晰区分不同零部件的材质属性。渲染阶段采用工业产品常用的柔光布光方案，主光源从斜上方投射，辅以补光消除结构暗部的死黑区域，添加柔和的环境反射效果，让金属部件的质感表现更贴近真实工业产品的视觉效果，同时通过半透明的剖面示意效果，直观展示蜗轮与蜗杆的啮合位置、轴承的支撑布局、轴系的装配关系。设计过程中严格遵循蜗轮蜗杆减速机的传动设计逻辑，首先确定传动比参数匹配对应的蜗杆头数与蜗轮齿数，再根据载荷要求确定轴系的直径参数、轴承选型，最后完成箱体的支撑结构设计，所有零部件的装配约束均按照实际装配关系添加，可直观演示蜗杆输入、蜗轮减速输出的传动过程，清晰展现单级蜗轮蜗杆减速机大传动比、运行平稳的结构特点，整体模型结构完整，细节丰富，可用于机械原理教学、减速机结构认知、相关产品设计参考等场景。
