仿生多足行走西奥詹森连杆机构

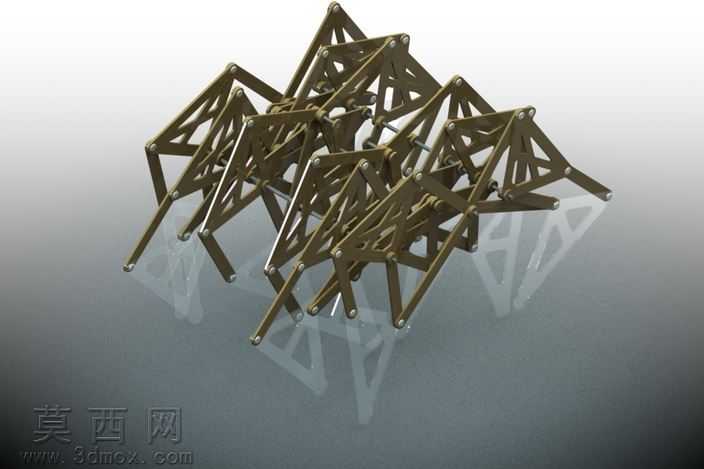

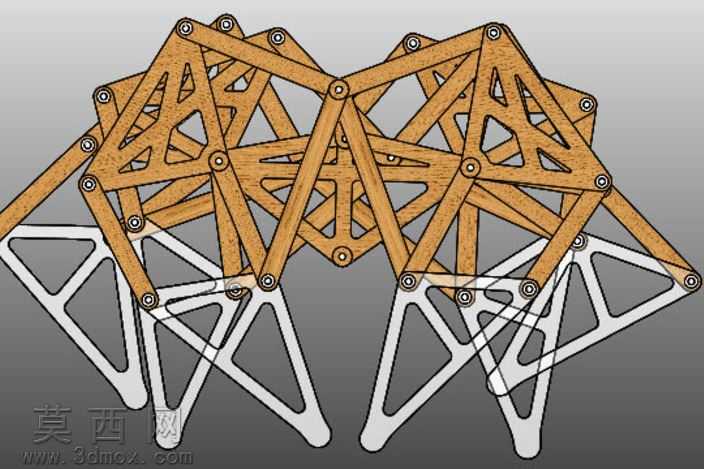

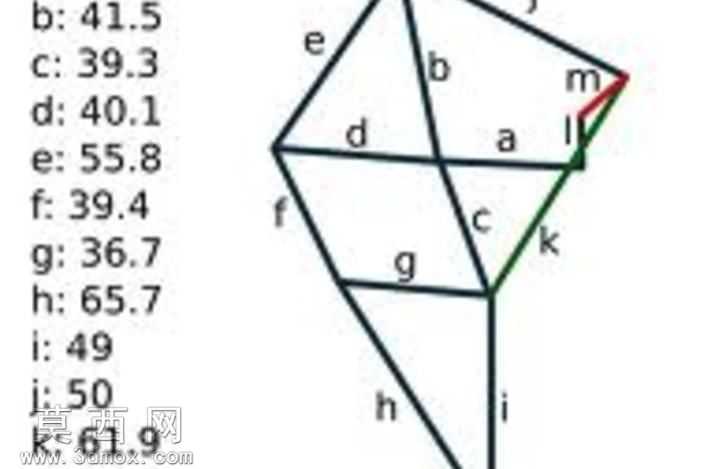

本作品为仿生多足行走的西奥·詹森连杆机构三维建模成果，建模阶段采用SolidWorks完成全参数化零件设计与装配约束搭建，针对组成机构的每一段连杆、铰接销轴都进行了精准的尺寸定义，严格遵循西奥·詹森机构的经典连杆比例关系，确保运动轨迹符合仿生行走的设计逻辑。装配过程中对所有铰接位置添加了符合机械运动逻辑的同轴配合与间隙预留，避免运动仿真过程中出现干涉卡顿问题，同时对多组单元机构的串联衔接位置做了同步传动约束，还原多组单元协同运作的行走状态。材质与渲染环节，为连杆结构赋予哑光深橄榄绿金属烤漆材质，模拟轻质合金构件的表面质感，铰接销轴部位添加金属亮面镀铬材质，区分不同功能部件的视觉差异；场景搭建采用浅灰色渐变哑光地面，添加柔和的环境漫反射光源与定向主光源，调整阴影柔化参数，让整体渲染效果清晰呈现机构的三角桁架式连杆结构细节，同时通过多角度视角切换展示机构收拢、伸展的不同姿态。结构设计上，单组行走单元采用8组铰接连杆构成闭环传动结构，多组单元串联排布形成连贯的多足行走整体，依靠连杆的联动将旋转输入转化为足端的类椭圆行走轨迹，无需复杂的控制系统即可实现流畅的仿生行走动作；三角桁架式的连杆构型在保证整体结构轻量化的同时，具备优异的结构强度，足端的弧形轨迹设计可以适配不平整的通行路面，降低行走过程中的颠簸冲击。设计思路围绕经典仿生行走机构的复现与优化展开，在保留西奥·詹森机构核心传动逻辑的基础上，对连杆衔接处的铰接结构做了工艺优化，预留了标准紧固件的安装位置，让模型不仅具备运动演示价值，也可作为实体制作的结构参考，通过运动仿真验证了机构传动的顺滑性，足端轨迹完全符合仿生行走的运动需求，整体结构无冗余部件，充分展现了连杆机构的传动巧思与机械结构的仿生设计魅力。
