立式工业汽水分离器结构设计模型

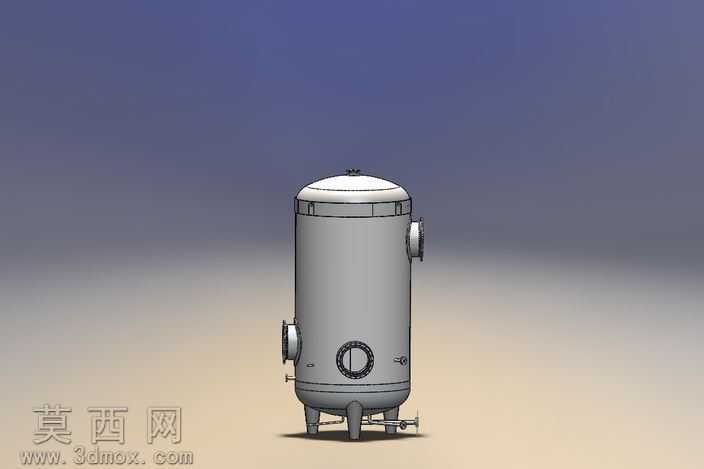

本模型为立式工业汽水分离器三维设计成果，采用SolidWorks完成全参数化建模，整体以立式圆柱罐体为核心主体，搭配上下标准椭圆封头构成密闭承压腔体，建模过程严格遵循压力容器结构设计规范，对各部件的装配关系进行了精准约束。模型完整还原了汽水分离器的全部功能结构：罐体侧面设置多组不同规格的侧向接管，分别对应进气、排气、排污等工艺接口，接管与罐体连接处采用标准法兰连接结构，法兰盘的螺栓孔、密封面细节均做了精细化建模，还原真实工业法兰的装配特征；罐体下部设置圆形人孔结构，人孔盖板、紧固螺栓、密封垫圈的细节完整呈现，满足设备后期检修维护的结构设计逻辑；罐体底部配置三组支腿式支撑结构，支腿与罐体采用焊接式连接结构，底部设置地脚安装板，预留螺栓安装孔位，还原设备现场安装的固定结构；罐体底部还设置了排污接管与配套阀门接口，可实现分离后积液的定时排放功能。渲染阶段采用哑光金属材质模拟罐体碳钢主体质感，对法兰密封面、接管端面做了高光金属处理，区分不同部件的材质属性，背景采用渐变灰调工业展示场景，通过三点布光突出罐体的立体轮廓与结构细节，清晰呈现各部件的位置关系与装配逻辑。设计过程中优先考虑气液分离的工艺需求，罐体内部预留足够的沉降分离空间，各接口的位置排布符合汽水介质的流动路径设计，进气口设置于罐体中下部，排气口设置于罐体侧上部，排污口设置于罐体最低点，避免积液残留，整体结构紧凑合理，各部件尺寸比例协调，可直接用于工业设备方案展示、结构教学演示以及后续的工程化图纸转化工作。
