高流量锥形空气滤清器三维设计作品

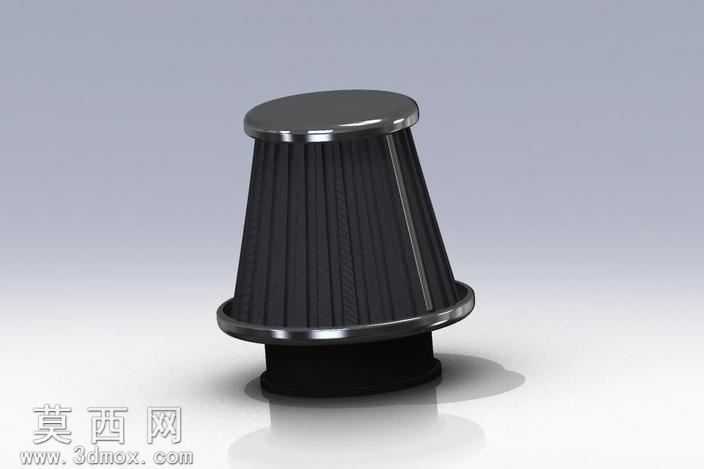

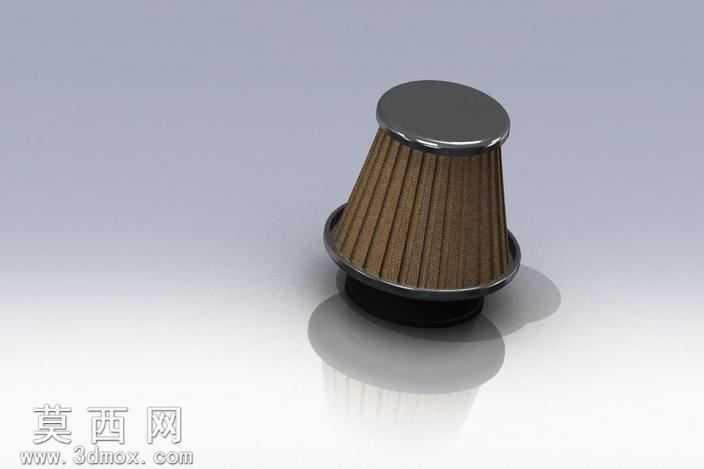

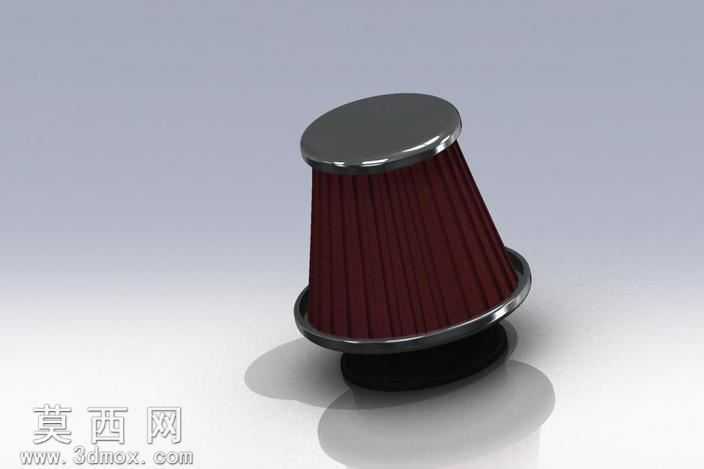

本作品为高流量锥形空气滤清器的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段首先绘制上下金属端盖的截面草图，通过旋转凸台命令生成端盖基体，对端盖边缘添加圆角特征模拟金属包边的圆滑过渡效果，避免尖锐棱角带来的视觉生硬感。中部褶皱滤材部分是建模的核心难点，首先绘制单个褶皱的截面轮廓，通过线性阵列结合锥形面的投影约束，让所有褶皱均匀贴合锥面的倾斜角度，还原真实空滤褶皱滤材的疏密排布，既保证滤材的有效过滤面积，也还原了产品的视觉特征。底部安装接口部分通过拉伸凸台生成圆柱基座，添加配合卡槽特征，还原空滤与进气管道的安装对接结构。材质渲染阶段，上下金属端盖采用抛光镀铬金属材质，调整反射率与粗糙度参数，模拟金属表面的高光反射与细微磨砂质感，避免塑料感；中部滤材采用深红色无纺布纤维材质，添加细微的织物纹理贴图，调整漫反射与凹凸参数，还原滤材的布艺纤维质感与褶皱的立体层次；底部安装基座采用哑光黑色橡胶材质，调整低反射高粗糙度参数，模拟橡胶接口的防滑密封质感。场景搭建采用浅灰色渐变地面，添加柔和的环境光与主光源，主光源从斜上方45度照射，投射出柔和的接触阴影，增强模型的立体感与真实感，同时添加环境反射贴图，让金属端盖的反射效果更贴近真实拍摄效果。设计思路上，这款锥形空滤主打高进气流量特性，相比传统圆柱形空滤，锥形结构可以在有限的安装空间内提供更大的滤材展开面积，兼顾进气效率与过滤精度，建模过程中严格遵循真实产品的尺寸比例，各部件的装配间隙控制在合理范围，端盖与滤材的贴合处添加压合限位特征，还原真实产品的装配工艺，底部接口的尺寸符合通用改装进气系统的安装标准，可直接用于进气系统的装配模拟、改装方案展示以及产品渲染宣传使用。
