高效安全更换式HEPA过滤设备三维设计

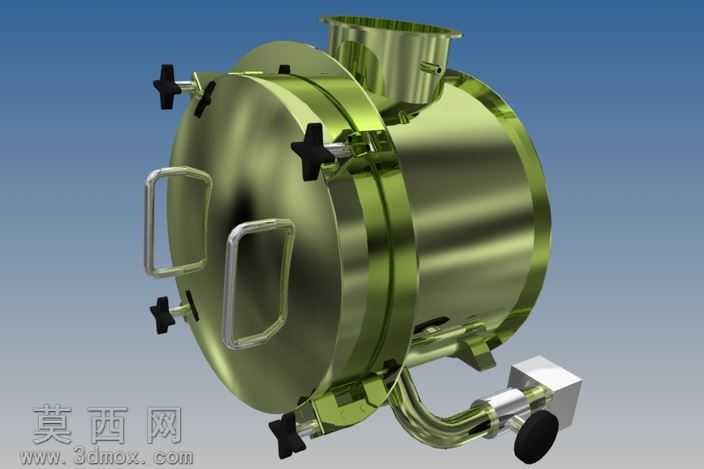

本作品为可安全更换滤芯的HEPA高效过滤设备三维建模成果，整体采用卧式筒体核心结构设计，建模过程中依托参数化建模逻辑完成全零部件的尺寸匹配与装配约束，确保各部件间的配合公差符合流体过滤设备的实际生产装配要求。外观材质渲染上，主体筒体采用亮面金属质感的不锈钢材质表现，还原洁净过滤设备常用的卫生级金属表面光泽，旋钮、把手等操作部件分别采用哑光黑色工程塑料与拉丝金属材质区分，管路连接件搭配银色金属与黑色密封端材质，通过材质分层清晰展现不同部件的功能属性，渲染效果兼顾工业质感与结构辨识度。结构设计层面，筒体端盖采用多组星形快拆旋钮锁紧结构，搭配侧边双金属搬运把手，既满足滤芯更换时的快速拆装需求，也兼顾设备移动、检修时的操作便利性；筒体顶部设置快接式流体入口接口，侧下方集成带控制阀的取样或排污管路组件，底部设置支撑脚结构保障设备放置稳定性，端盖与筒体间预留密封件安装位，确保过滤工况下的腔体密闭性，避免流体泄漏影响过滤效率。设计思路围绕470L/sec的额定过滤通量展开，腔体容积、进出口径均匹配该通量下的流体流速要求，快拆结构的布局充分考虑操作人员的操作空间，无需额外专用工具即可完成端盖拆卸与滤芯更换作业，整体结构兼顾过滤性能、操作安全性与维护便捷性，可直接用于洁净流体输送、排风净化等场景的设备选型参考与结构优化依据，建模过程中对所有圆角、倒角、配合间隙均做了精细化处理，避免出现结构干涉、锐边等不符合实际生产要求的设计问题，完整还原该类安全更换型过滤器的真实结构特征。
