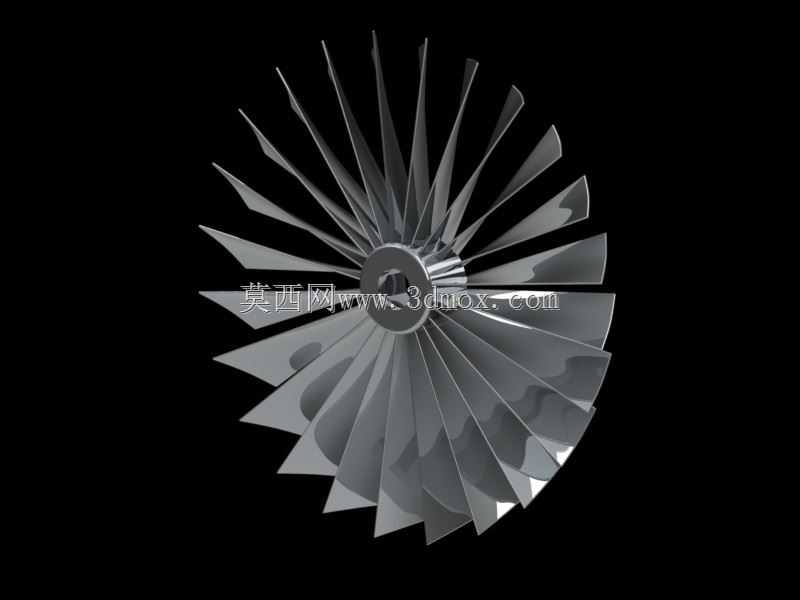

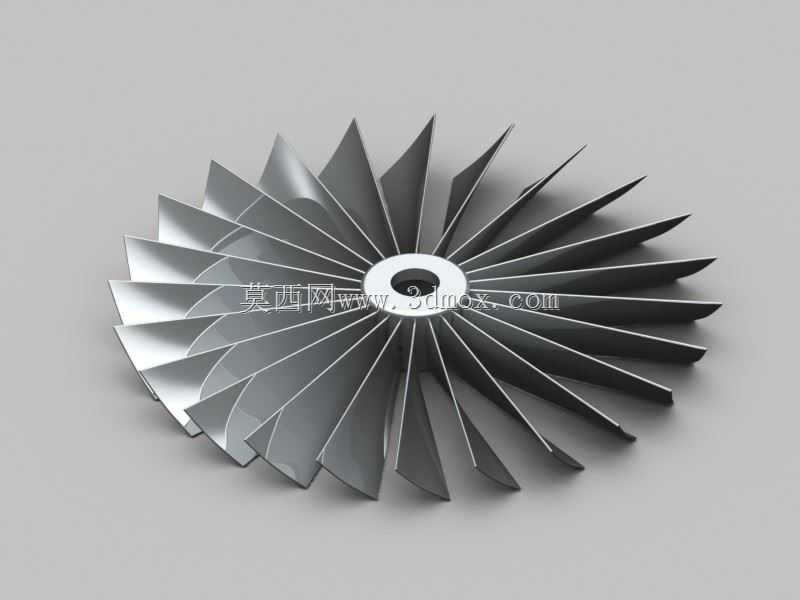

轴流式涡轮叶轮扇叶结构三维设计

　　这类带径向扭曲叶片的轮式扇叶结构，最常见的应用场景覆盖小型燃气轮机涡轮端、航空发动机低压级组、工业通风增压设备以及微型涡喷动力单元，核心作用是在高速旋转过程中完成气流能量的转换，要么将高速气流的动能转化为轮轴的旋转扭矩输出，要么通过轮轴带动叶片旋转对气流做功实现定向增压输送。从结构设计逻辑来看，叶片沿轮盘周向均匀排布，每片叶片都带有沿叶高方向的连续扭曲角，这种设计并非为了造型美观，而是为了匹配不同叶高位置的线速度差——靠近轮盘中心的叶根位置圆周线速度低，叶尖位置线速度最高，通过调整不同截面的翼型安装角，能让整个叶高范围内的气流攻角保持在合理区间，避免局部气流分离造成的效率损失，同时降低叶片表面的非定常气动脉冲，

　　减少运行过程中的振动噪声。设计过程中首先要确定轮盘的核心安装尺寸，也就是中心轴孔的直径与键槽规格，这部分尺寸需要匹配对应动力轴的装配公差，通常采用基孔制过渡配合保证同轴度，避免高速旋转时出现偏心动不平衡问题。轮盘的厚度从中心向边缘逐步减薄，既可以降低整体转动惯量，让动力响应速度更快，也能在保证结构强度的前提下减少不必要的材料消耗，控制整体重量。叶片的前缘做了小圆角钝化处理，避免尖锐边缘在高速气流冲蚀下出现过早的疲劳损伤，叶尾的厚度逐步收窄，减少气流离开叶片时的尾迹涡流损失。所有叶片的型面都需要保证周向位置的一致性，相邻叶片之间的流道宽度均匀，避免出现流道截面突变造成的局部阻力升高。在安装边界上，

　　这类叶轮的轴向安装尺寸需要匹配前后导叶的间距，叶尖与外围机匣之间要预留合理的径向间隙，间隙过大会造成气流泄漏降低效率，间隙过小则容易在热态运行时因为叶片热膨胀、轴系窜动出现叶尖碰磨故障。实际建模过程中，需要先构建单个叶片的多个截面翼型曲线，通过放样生成连续的叶片实体，再通过圆周阵列完成所有叶片的排布，最后与轮盘部分做布尔合并，整体结构还要做动平衡校核，对质量分布偏差的位置做去重调整，保证高速运行时的稳定性。这类结构的气动性能直接决定了整套动力或通风设备的运行效率，设计时需要反复调整叶片的扭曲规律、安装角以及叶型弦长，平衡效率、强度与噪音三者之间的关系，不同应用场景下的叶片数量也会有差异，流量需求大的场景会适当减少叶片数量增大流道面积，压升需求高的场景则会增加叶片数量保证气流做功充分。
