42英寸墙装式工业排风扇三维设计

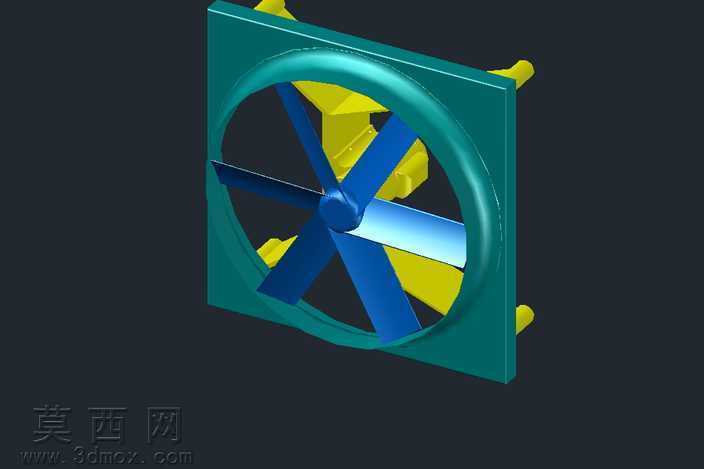

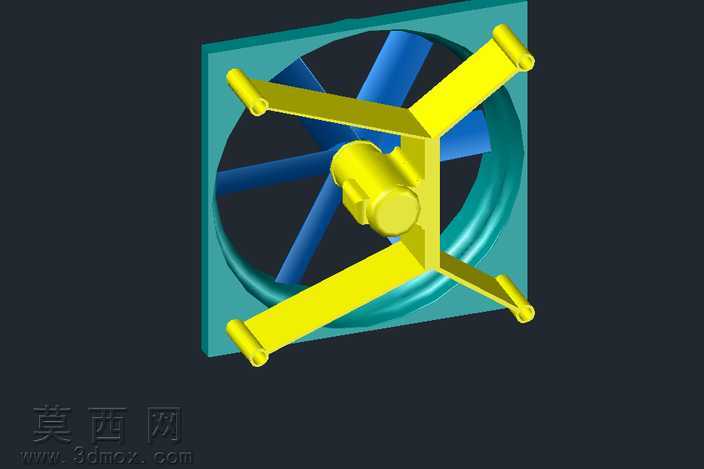

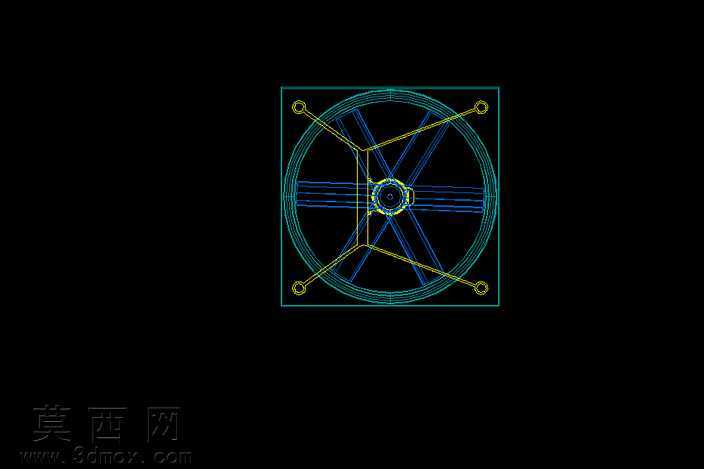

本作品为42英寸墙装式排风扇的三维设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先完成方形安装外框的主体建模，外框边缘做圆弧过渡处理，既提升安装时的结构容错性，也避免尖锐边角带来的安装安全隐患，外框内侧设置环形导风圈，导风圈与外框采用一体化建模方式，保证衔接处无结构缝隙，减少气流通过时的紊流损耗。扇叶部分采用六叶对称式结构设计，每片扇叶均做曲面弧度优化，建模时通过曲面放样命令生成扇叶主体，对扇叶前缘做加厚处理、后缘做渐薄收边，模拟真实工业扇叶的气动外形，既保证旋转时的送风效率，也降低扇叶转动过程中的风阻噪音。扇叶与中心轮毂的衔接处做圆角过渡处理，避免应力集中问题，提升结构的力学合理性。模型后部设置的黄色安装支脚为壁挂固定结构，支脚预留对应安装孔位，建模时严格匹配墙体安装的尺寸规范，保证支脚与外框的连接强度，支脚与外框的连接位置做加强筋结构设计，提升长期使用下的结构稳定性。材质渲染阶段，外框赋予青绿色金属烤漆材质，调整材质的粗糙度与反光度参数，还原工业设备外壳的哑光金属质感；扇叶部分赋予深蓝色工程塑料材质，添加细微的颗粒质感模拟塑料注塑成型的表面效果；后部安装支脚赋予明黄色工程塑料材质，通过色彩区分不同功能部件，提升模型的辨识度；中心轮毂部分做亮面金属材质处理，与扇叶材质形成视觉区分。整体模型装配时严格校验各部件的干涉情况，保证扇叶旋转时与外框、导风圈无结构碰撞，各安装部件的尺寸匹配实际工业安装标准，可直接用于通风设备的结构演示、安装指导或产品方案展示，模型结构拆分清晰，各部件可单独导出用于后续的工程图转换或结构优化调整。
