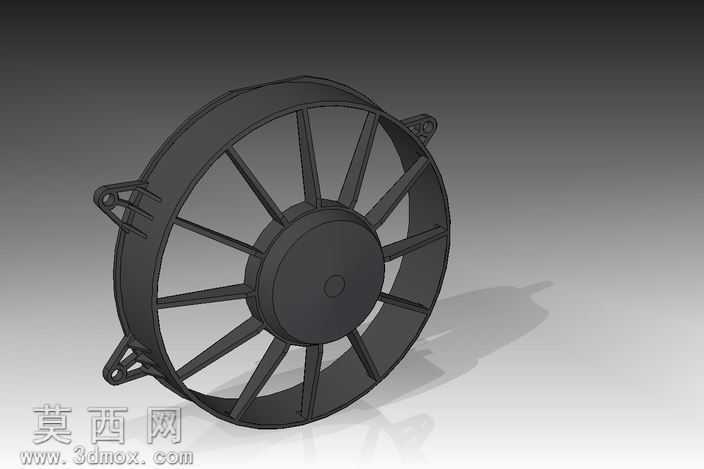

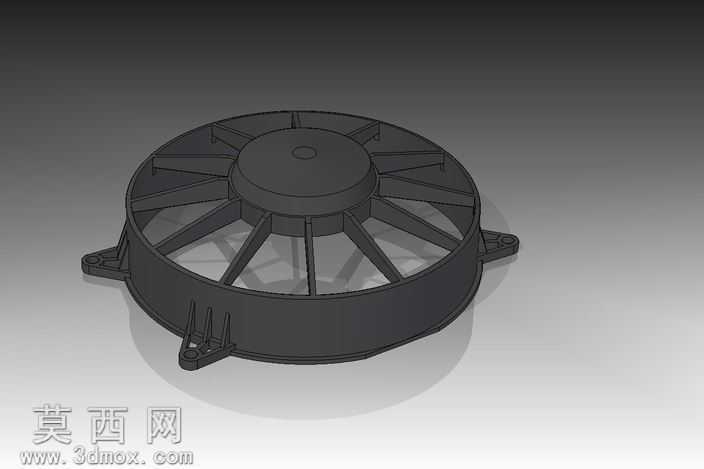

Spal轴流散热风扇三维结构设计模型

本模型为Spal系列轴流散热风扇的三维数字化设计成果，建模阶段采用自顶向下的设计思路，首先完成整体外轮廓的参数化草绘，精准定位圆形外框的直径尺寸、安装支耳的分布角度与固定孔位坐标，确保安装接口的尺寸匹配性。外框部分通过拉伸、薄壁抽壳特征构建主体框架，再对支耳部位进行加强筋的阵列布置，通过筋特征提升安装部位的结构强度，避免装配受力时出现断裂风险，同时对框体边缘做圆角过渡处理，消除锐边结构，还原实际产品的工艺细节。扇叶部分采用曲面建模方式构建，先绘制单支叶片的翼型截面轮廓，通过放样、曲面缝合生成单叶片实体，再根据气动性能要求的叶片数量完成圆周阵列，调整每片叶片的安装倾角与扭转弧度，保证叶片与中心轮毂的衔接处平滑过渡，减少气流通过时的紊流损失。中心轮毂部位采用回转特征构建，预留电机安装的腔体结构，表面做平整化处理，还原产品的装配基准面。材质渲染阶段，整体赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光参数，模拟玻纤增强PP材质的真实质感，对安装孔位、筋条边缘做细微的倒角光影处理，增强模型的真实感。结构设计上充分考虑实际产品的装配逻辑，外框、扇叶、轮毂各部件的配合间隙预留合理，安装支耳的结构符合车载、工业设备散热场景的安装需求，整体模型的特征树逻辑清晰，参数可编辑，可直接用于散热系统的装配干涉检查、气流仿真分析前置模型，也可作为同类通风散热产品设计的参考原型，完整还原了该款Spal风扇的外观特征与内部结构细节，建模过程中对薄壁结构的厚度做了统一参数化设置，方便后续根据不同工况需求调整结构尺寸。
