电脑CPU散热用轴流处理器风扇结构设计

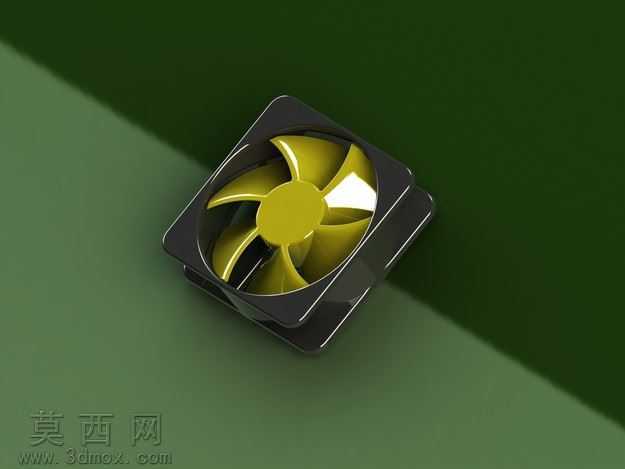

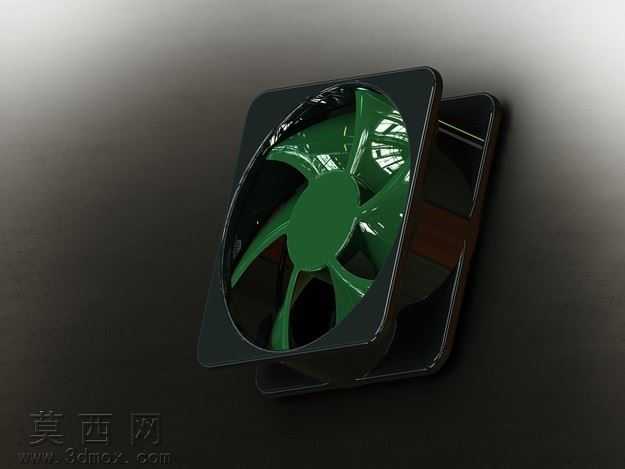

本作品为电脑处理器散热用轴流风扇三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于标准120mm机箱风扇安装尺寸确定外框方形轮廓，外框边角做R3圆角过渡处理，避免安装时的应力集中，同时预留标准安装孔位匹配主板及散热器扣具的安装需求。扇叶部分采用七叶后掠式气动构型设计，建模时通过曲面放样命令构建叶型曲面，叶根与轮毂连接处做平滑圆弧过渡，降低转动过程中的风阻损耗与紊流产生，轮毂采用中心凸起的流线型造型，引导进风气流均匀流向扇叶工作面，减少中心区域的气流死区。外框与扇叶的间隙控制在0.8mm，既保证扇叶转动无干涉，又避免间隙过大导致的风压泄漏问题。渲染阶段采用Keyshot完成材质与场景搭建，外框赋予高光泽黑色ABS工程塑料材质，调整粗糙度参数模拟注塑件的细腻哑光高光质感，扇叶部分赋予半透明深绿色PC材质，添加轻微的折射与反射参数，还原透明扇叶在光照下的通透质感与光影层次，场景采用渐变深灰色背景，搭配顶光与侧补光的三点布光方案，突出风扇的结构轮廓与材质细节，阴影做柔化处理避免生硬边界。结构设计上充分考虑风冷散热的实际使用需求，扇叶的安装倾角经过反复参数调整，在保证足够风量的同时控制转动噪音，外框背部预留导流筋位结构，可引导出风气流沿轴向直吹处理器散热鳍片，提升热交换效率，整体模型所有装配关系均做干涉检查，确保各部件配合合理，可直接用于散热性能仿真验证、3D打印手板制作以及开模生产的结构参考，完整还原了量产级CPU散热风扇的结构细节与外观表现。
