带支架单轮重载支撑滚轮结构设计

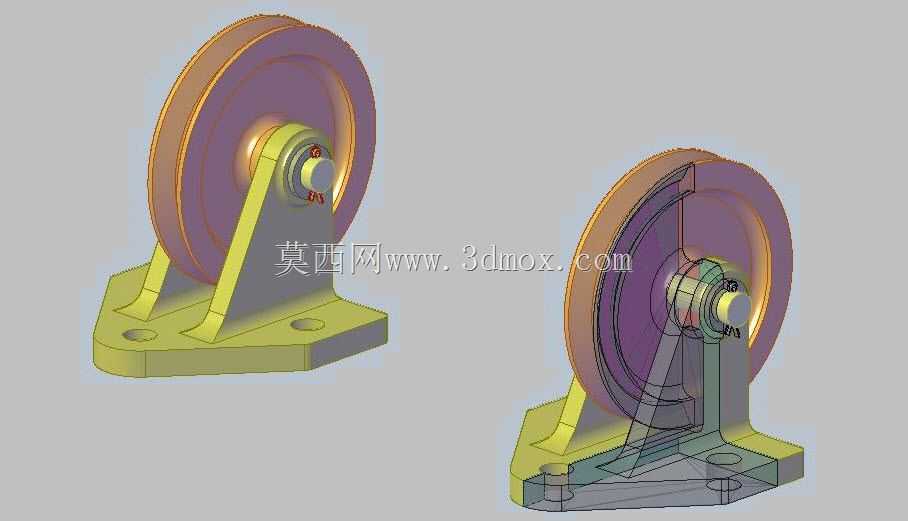

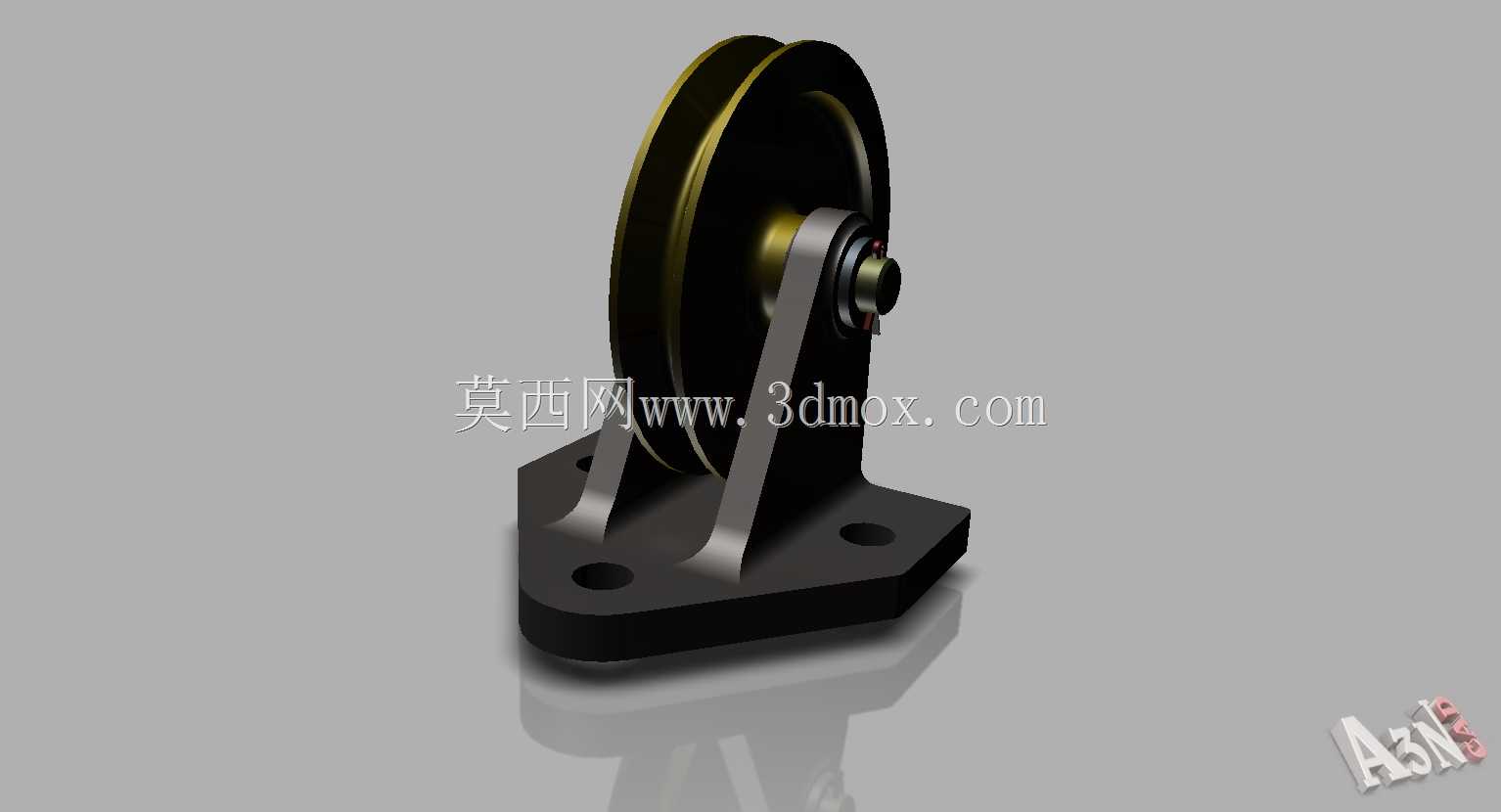

　　该滚轮组件多用于物料转运台车、轻型移动工装架、小型仓储设备的底部行走支撑场景，也可作为流水线旁侧导向轮、设备检修移动支座的配套部件，适配低速、短距离往复移动的工况，能承受垂直方向的径向载荷，同时可抵消少量移动过程中产生的侧向偏移力。从结构设计来看，组件分为安装底座、双侧支撑立板、轮体、轮轴、轴向限位件几个核心部分，安装底座采用带沉头孔的平板式结构，两个安装孔沿底座长度方向对称布置，孔位间距适配常见的型材安装基准，安装时可通过内六角螺栓直接固定在设备底部框架上，无需额外加工转接板，降低现场装配的加工成本。支撑立板与底座采用一体化折弯后焊接的结构，相比分体螺栓连接的形式，整体抗冲击性能更强，能承受移动过程中遇到路面凸起、

　　磕碰时产生的瞬时冲击力，避免立板与底座连接位置出现松动变形。轮体采用中间轮毂加外圈轮面的复合结构，轮毂部分承担轴孔配合的定位功能，与轮轴之间预留有转动间隙，可根据实际使用需求选配滑动衬套或者滚动轴承，无高速转动需求的普通工况下直接采用轴孔间隙配合即可满足使用要求，降低制造成本；外圈轮面宽度大于轮毂宽度，增大与地面的接触面积，降低单位面积压强，适配环氧地坪、水泥地面、钢板地面等多种常见厂区地面，不会对地面造成过度压痕。轮轴贯穿双侧立板与轮体中心孔，两端通过轴端挡圈或者锁紧螺母实现轴向限位，防止轮体在转动过程中出现轴向窜动，同时立板上的轴孔采用同轴加工工艺，保证两侧孔位的同轴度误差控制在合理范围内，避免轮体转动时出现卡滞、偏磨的问题。

　　从安装边界来看，底座的底面为安装基准面，整体高度从底座底面到轮体最顶端的尺寸适配常规移动设备的底部离地间隙，轮体最外侧到立板外侧的距离预留有足够的安全间隙，不会与设备底部的其他结构件产生运动干涉，轮体转动时的最大回转轮廓完全处于支撑立板的防护范围内，能避免移动过程中杂物卷入轮体与支架的间隙中。设计时还考虑了维护便利性，轮轴与立板孔采用间隙配合，需要更换轮体或者清理缠绕杂物时，只需拆下轴端的限位件即可抽出轮轴完成拆装，无需整体拆卸整个支架，大幅降低后期维护的工时消耗。
