透明壳体蜗轮蜗杆传动总成结构

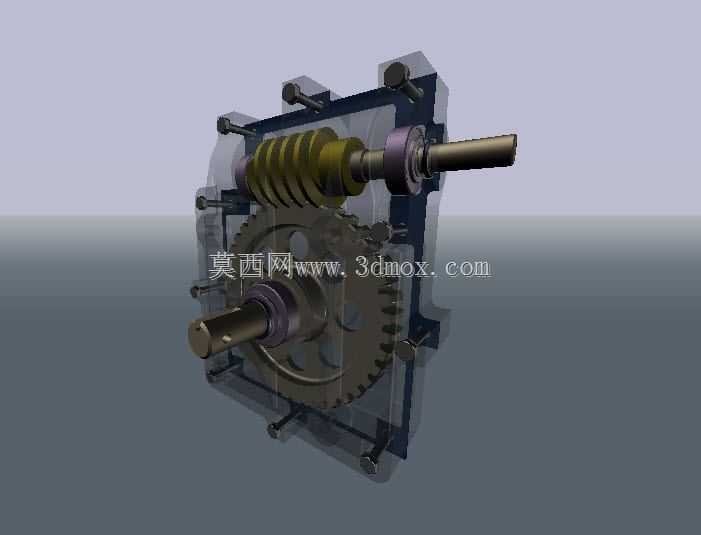

　　这套蜗轮蜗杆传动结构，核心是利用交错轴间的啮合实现大传动比动力传递，在轻工输送、小型自动化生产线、食品包装设备的进给机构里十分常见，尤其适合输入轴与输出轴需要空间垂直交错布置的安装场景，能在紧凑空间内完成减速增扭的动力转换，相比平行轴齿轮传动，同等传动比下整体占用体积更小，运行时的啮合冲击更低，噪音控制表现更优。从结构设计来看，模型采用半透明可视化壳体做展示，能清晰观察内部蜗杆与蜗轮的啮合状态，蜗杆采用轴向固定的双轴承支撑结构，两端轴承位预留了标准密封件安装槽，可适配接触式橡胶密封圈，避免运行过程中润滑脂泄漏，同时阻挡外界粉尘进入啮合腔。蜗轮采用辐板式结构，轮缘部分加工出与蜗杆齿形匹配的弧面齿，轮毂位置设计了标准平键键槽，

　　可直接与输出轴做周向固定，输出轴同样采用双轴承跨距支撑，保证重载工况下轴端的径向跳动量控制在合理范围。安装边界方面，箱体底部预留了四个对称布置的安装螺栓孔，孔位间距适配常规小型设备的安装台面尺寸，输入轴伸出端与输出轴伸出端的轴径、伸出长度均参考通用小型减速机的接口尺寸设计，可直接对接标准联轴器、同步带轮等传动连接件，不需要额外做转接加工。设计过程中优先考虑了啮合侧隙的调整空间，箱体上的轴承座位置预留了调整垫片安装位，装配时可通过增减垫片厚度调整蜗杆的轴向位置，保证蜗轮与蜗杆的啮合接触斑点处于齿面合理区域，避免偏载导致的齿面过早磨损。润滑方式采用脂润滑，箱体内部预留了足够的储脂空间，不需要额外配置复杂的油路循环系统，日常维护只需定期补充润滑脂即可，适合长期在低速重载、启停频繁的工况下运行，能有效降低设备的传动冲击，保护后端执行机构不受动力端的扭矩波动影响。
