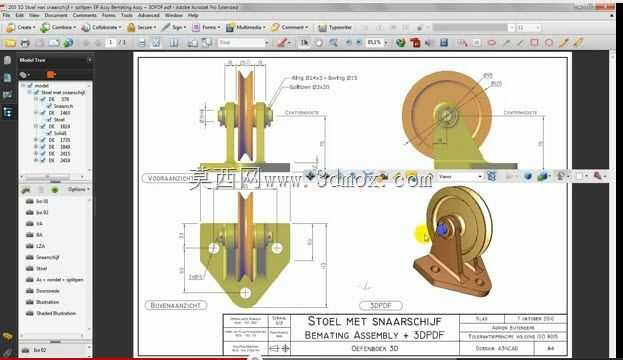

带轮支架装配结构三维设计展示

　　这套带轮支架装配结构，常见于中小型动力传输场景，比如轻工生产线的物料输送驱动端、小型加工设备的辅助传动单元，或是教学实训用的机械传动演示台架，核心作用是为带轮提供稳定的旋转支撑，同时保证带轮与动力输出端、负载端的同轴度，避免皮带传动过程中出现跑偏、跳齿、异常磨损的问题。从结构设计来看，整个组件采用分体式装配思路，底部是带安装孔的三角支撑座，底座上的三个沉头安装孔呈三角分布，相比四点安装更易适应安装面的平面度误差，现场安装时不需要反复刮研安装面就能保证支撑的稳定性，安装孔的孔径适配常用的M8内六角螺栓，能满足多数轻型传动场景的固定强度需求。支撑立板与底座采用一体化折弯后焊接的结构，立板上预留的轴承安装位采用台阶孔设计，

　　既能对轴承外圈做轴向定位，又能避免轴承安装时出现偏斜，穿轴的中心孔与底座安装面的垂直度公差控制在0.02mm以内，保证带轮安装后旋转时的端面跳动量符合传动要求。带轮部分采用单槽V带轮结构，轮槽的角度、深度完全适配标准A型三角带，轮缘做了倒角处理，方便皮带安装时的导向，轮毂位置的键槽采用标准平键槽设计，能与传动轴实现可靠的周向固定，传递额定扭矩时不会出现相对打滑。设计过程中优先考虑了装配与维护的便捷性，整个结构没有复杂的异形曲面，所有零部件都可以采用常规的板材切割、车削、铣削工艺加工，不需要特殊的定制刀具，后期维护更换轴承或带轮时，只需要拆卸轴端的锁紧挡圈就能完成零部件更换，不需要整体拆解支架。从安装边界来看，

　　整个组件的总高度控制在180mm以内，底座的最大横向尺寸为120mm，纵向尺寸为100mm，安装时只需要在安装面预留150mm见方的操作空间就能完成固定，带轮的中心高为140mm，适配多数同规格传动系统的中心高匹配需求，支撑立板两侧预留的间隙足够容纳皮带的安装与张紧调整，不需要额外预留过多的周边空间。结构的受力设计也做了针对性优化，三角底座的受力点直接对应轴承安装位的正下方，带轮张紧时产生的径向力可以直接通过立板传递到底座的安装螺栓上，不会在立板与底座的焊接位置产生额外的弯矩，长期运行时焊接位置不容易出现疲劳开裂的问题，轴承位的两侧预留了润滑脂加注的间隙，日常维护时可以直接在不拆解结构的情况下完成轴承润滑，降低运维的工作量。
