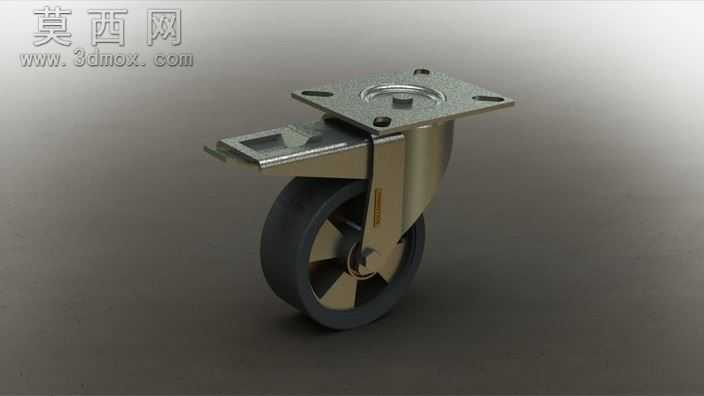

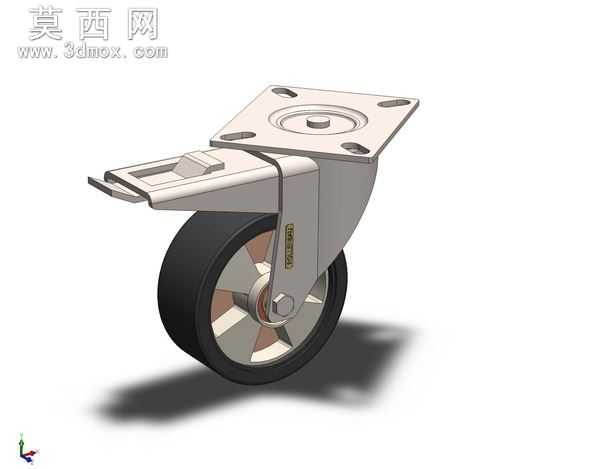

带刹车方形顶板重型万向脚轮

本款重型脚轮采用三维建模软件完成全参数化设计，建模过程严格遵循工业脚轮的实际生产制造标准，对每一处结构细节都进行了精准还原。首先从顶部安装法兰开始建模，方形顶板设计有四个对称分布的沉头安装孔，可适配螺栓固定安装，保证与设备底座连接的稳固性，顶板与转向支架的连接部位设计了平面推力轴承结构，可承受重型设备的垂直载荷，同时保证万向转动的顺畅度，避免重载下转向卡滞。转向支架采用加厚金属材质建模，支架与滚轮的连接轴做了加粗设计，搭配双侧轴承支撑滚轮转动，大幅提升径向载荷承受能力。滚轮部分采用双材质结构设计，轮芯为高强度金属轮毂，外圈为高弹性耐磨聚氨酯材质，建模时分别赋予两种材质对应的物理属性，渲染阶段对金属部件做了拉丝不锈钢质感处理，对聚氨酯滚轮做了哑光耐磨橡胶质感调整，还原真实脚轮的材质观感。模型还完整还原了侧边刹车结构，刹车拨片采用杠杆式设计，踩下后可同时锁定滚轮转动与万向转向，实现设备的定点固定，建模时对刹车的联动结构做了运动仿真验证，保证刹车动作的逻辑合理性。整体设计围绕重载移动场景展开，在保证结构强度的前提下优化了转动阻力，可广泛应用于重型工业设备、仓储货架、工装推车等场景的移动支撑，模型结构完整，可直接用于工程出图、产品渲染展示或运动仿真分析，为脚轮产品的设计优化、选型适配提供精准的三维数字参考。
