带刹车平板万向脚轮三维设计模型

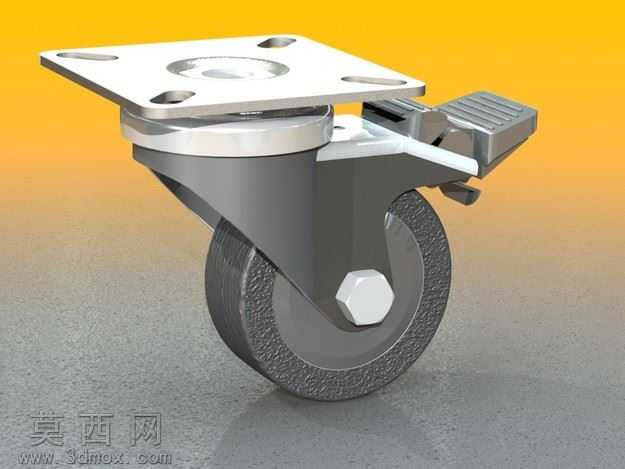

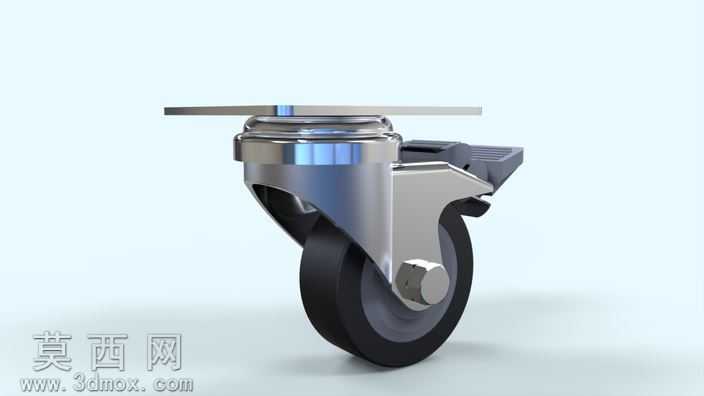

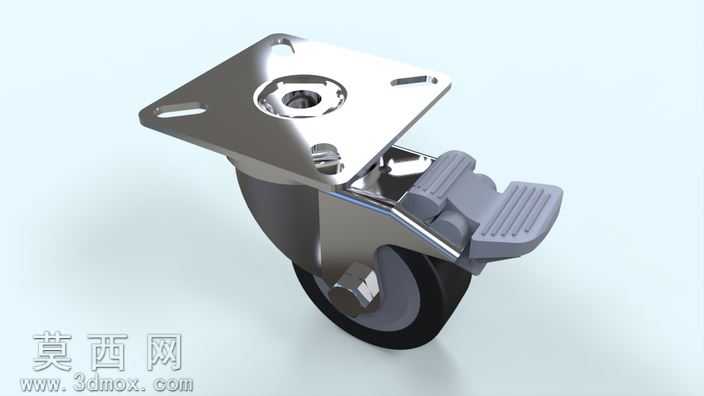

本模型为带刹车功能的平板式万向脚轮，整体采用三维建模软件完成全参数化设计，建模过程严格遵循工业脚轮的实际生产尺寸标准，对每一处结构细节都做了精准还原。模型首先完成顶部安装平板的构建，平板采用方形金属板材设计，预留了四个对称分布的安装沉孔，可通过螺栓与各类设备底座实现稳固连接，平板中心设置旋转轴安装位，内置回转支承结构，可实现360度水平方向自由旋转，保证脚轮的万向转向功能。转向支架部分采用高强度金属折弯成型设计，连接顶部旋转座与滚轮安装轴，支架侧面集成了一体式刹车触发机构，刹车踏板表面做了防滑纹理设计，踩下踏板后，刹车块会同时抵紧滚轮表面与顶部旋转座，既可以锁定滚轮的滚动，也可以锁定万向转向功能，实现设备的完全固定，避免停放时出现滑移或转向偏移的问题。滚轮部分采用双层结构设计，外层为高弹性耐磨橡胶材质，内层为硬质塑料轮毂，轮毂中心设置金属轴承安装位，保证滚轮转动顺滑无卡顿，同时橡胶外层可以有效缓冲移动过程中的震动，降低行进噪音，也能避免刮伤地面。建模过程中对所有金属部件赋予了抛光不锈钢材质，还原金属部件的亮面反光质感，橡胶滚轮赋予了哑光黑色橡胶材质，踏板的防滑纹理、安装孔的倒角、支架的折弯圆角等细节都做了精细化处理，整体渲染效果真实还原实物的外观质感。设计过程中充分考虑了脚轮的实际使用场景，各部件之间的装配间隙做了合理预留，既保证结构运动无干涉，也符合实际产品的装配公差要求，可直接用于脚轮产品的结构验证、设备配套选型参考，也可作为工业设备移动机构的设计参考素材，帮助设计人员快速完成设备移动部分的方案搭建，缩短产品开发周期。
