日产汽车发动机缸头逆向三维设计

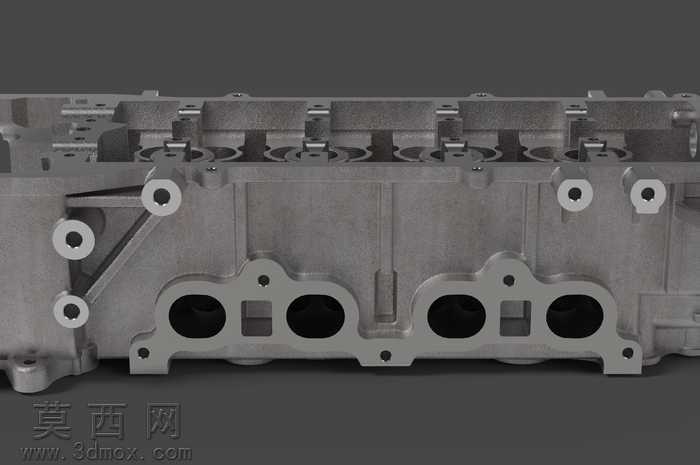

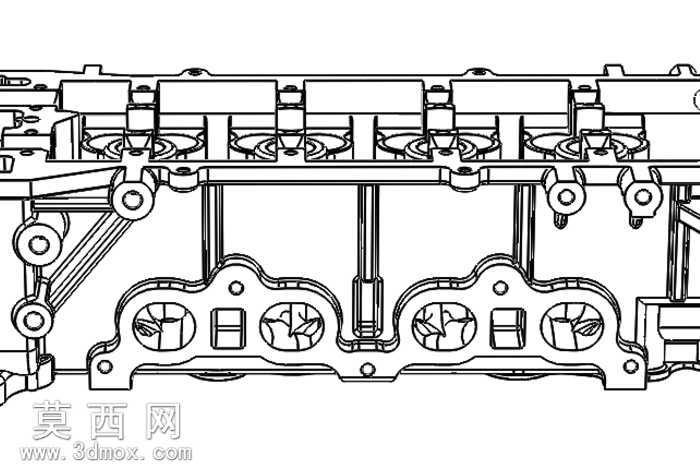

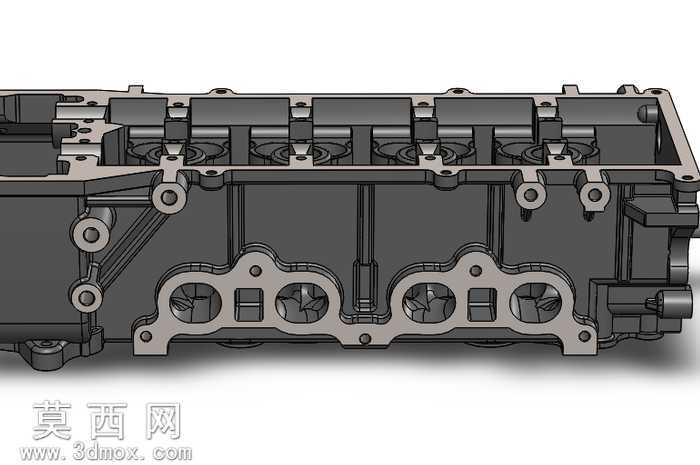

本次设计针对日产汽车发动机缸头开展逆向建模工作，依托CMM三坐标测量设备完成实体表面点位数据的精准采集，在建模过程中重点还原缸头复杂的曲面轮廓与内部腔体结构，严格匹配原厂部件的尺寸公差与装配基准。建模阶段首先对采集到的点云数据进行降噪、精简、对齐预处理，剔除测量过程中产生的杂点与冗余数据，将多视角测量的点云数据统一到同一坐标系下，确保整体尺寸基准的一致性。随后基于处理完成的点云数据进行曲面重构，对于缸头表面的自由曲面区域，采用放样、边界混合等曲面构建方式逐块拟合，反复比对点云数据调整曲面控制点，保证曲面的光顺度与贴合精度，避免出现曲面褶皱、曲率突变等问题；对于安装孔位、冷却水道、进排气道等规则结构特征，采用参数化特征建模方式完成，精准还原各孔位的孔径、深度、位置度要求，以及水道的走向、截面尺寸与壁厚参数，确保内部流道结构与实体部件完全一致。建模过程中同步梳理缸头的装配关系，明确缸头与缸体、气门组件、凸轮轴、进排气歧管等周边部件的配合面位置与配合公差，对配合面的平面度、粗糙度相关的结构特征做精细化处理，保证后续装配环节的干涉检查能够顺利通过。完成整体结构建模后，对模型进行几何公差校验，核对关键尺寸的测量值与原厂设计值的偏差，将偏差控制在工业生产允许的公差范围内，同时对模型进行壁厚分析、拔模分析，排查结构设计中可能存在的壁厚不均、无法脱模等工艺问题。材质设置阶段根据缸头实际的铸铝材质属性，调整材质的金属质感、粗糙度、反光度参数，还原铸铝部件表面的细微颗粒质感与加工痕迹，渲染阶段采用三点布光方式突出缸头的结构轮廓与曲面细节，清晰展现进排气道布局、冷却水道开口、螺栓安装位等关键结构特征，最终完成的模型完整还原了日产缸头的全部结构细节，可用于发动机结构教学、维修配件建模参考、改装方案验证等多个场景，整个建模过程严格遵循逆向工程的工艺规范，平衡了模型的精度与文件通用性，确保模型能够适配不同的三维设计环境使用。
