管式框架牵引式四轮小推车三维设计

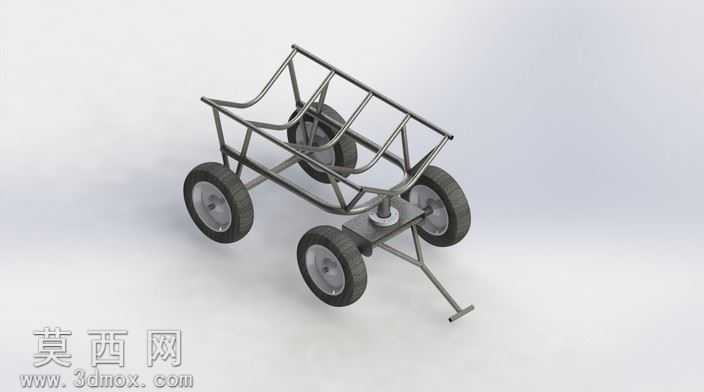

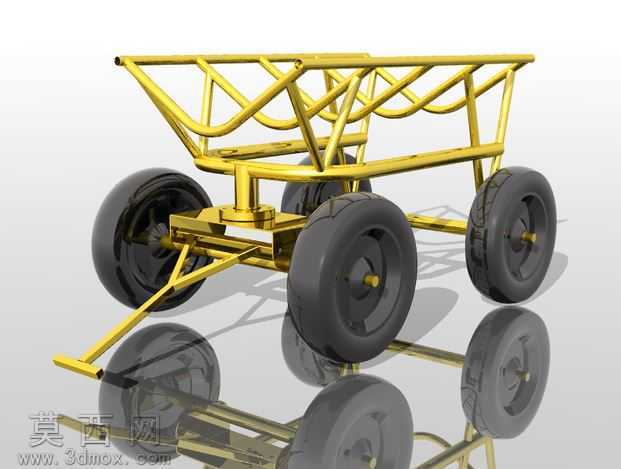

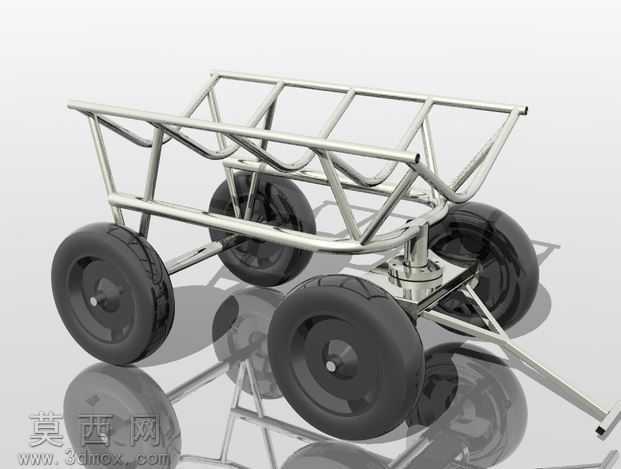

本作品为管式框架结构的牵引式四轮小推车三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先完成单个零件的参数化建模，再按照实际装配约束完成整体装配，确保各部件的配合关系符合实际机械设计要求。首先对车架主体进行建模，车架全部采用圆管弯折成型的结构设计，建模时先绘制圆管的中心扫掠路径，通过扫掠特征生成单根管材实体，再通过阵列、镜像、布尔合并等操作完成整体框架的搭建，框架前部设置牵引连接结构，中部设置承载围挡框架，后部设置推握扶手，整体框架通过合理的斜向支撑杆布置提升结构刚性，避免承载时出现框架变形问题。行走机构部分，四个行走轮分别通过轮轴支架与车架主体连接，建模时还原了橡胶轮胎、轮毂、轮轴、转动支架的完整结构，轮胎部分采用橡胶材质参数设置，轮毂采用硬质工程塑料材质，轮轴与支架采用金属材质，渲染时通过材质贴图与光影调整还原不同部件的质感差异，橡胶轮胎添加细微的粗糙纹理模拟真实轮胎的表面质感，金属管材部分添加轻微的反光与拉丝效果，还原金属管材的表面特性。牵引结构部分，车架前部设置可转动的牵引连接座，下方设置支撑支腿，在拖车脱离牵引时可通过支腿保持车体稳定，建模时对转动副的配合间隙进行了合理设置，还原真实结构的活动特性。渲染阶段采用柔和的影棚光照环境，通过多光源布置消除模型暗部死黑区域，突出车架的管线结构与各部件的装配关系，整体模型结构完整，各部件无干涉问题，可用于物料搬运设备的结构参考、教学演示以及相关产品的改型设计参考，模型还原了小推车的核心结构特征，清晰展示了管式车架的受力结构布置、行走轮的安装方式以及牵引连接结构的设计形式。
