条带状胶带生产加工专用设备三维设计

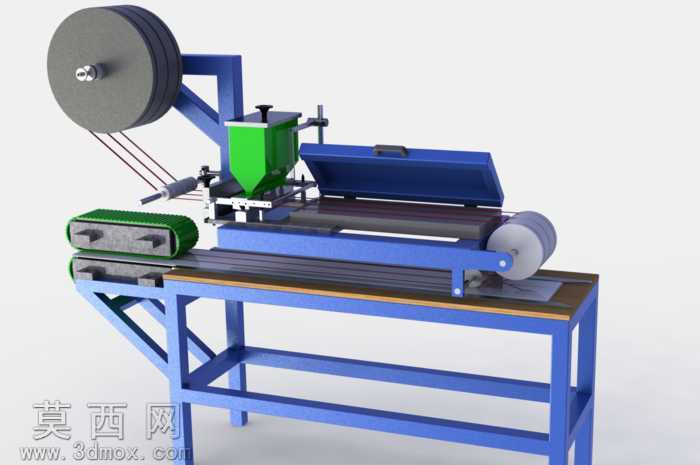

本模型为条带状胶带生产加工设备的完整三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体机架的基准搭建，再逐一拆分各功能模块完成独立建模后完成总装配，确保各部件间的装配公差符合机械设计规范，无干涉错位问题。渲染阶段针对不同部件匹配对应材质属性：设备主体机架采用蓝色喷涂金属材质，还原工业型材机架的漆面质感，表面添加细微的颗粒纹理模拟真实喷涂的磨砂效果；放卷端的大卷料盘采用深灰色硬质橡胶搭配金属轴心材质，还原料卷的厚重质感与金属轴的金属光泽；涂胶工位的储料斗采用亮绿色工程塑料材质，表面做半哑光处理，模拟工业储料部件的塑料质感；工作台面采用棕色实木纹理搭配金属包边材质，还原车间设备工作台的真实触感；收卷端的导向辊、传动部件均采用抛光金属材质，添加适当的反射效果还原金属加工件的光亮质感。结构设计上，设备整体采用方管焊接机架作为承载主体，机架下方设置斜向支撑筋提升整体结构稳定性，避免设备运行过程中出现晃动；左侧设置大直径放卷机构，配套多组导向张紧辊，用于基带的放卷与张力调节，确保基带输送过程平整无褶皱；中部核心工位设置涂胶机构，配套可开合的防护盖板，涂胶头位置设置多维度调节结构，可根据胶带厚度、涂胶宽度需求调整涂胶间隙与涂胶位置，涂胶工位下方设置承托输送平台，采用带式输送结构承托基带完成涂胶作业；右侧设置收卷机构，配套压合辊结构，完成涂胶后的胶带收卷成型，收卷端设置传动连接结构，可对接动力源实现整机的连续化运行。设计过程中充分考虑设备的操作便利性，各调节工位均预留操作空间，防护盖板采用铰接结构可快速开合，便于日常维护与涂胶头的清洁调整，整体结构布局紧凑，功能分区清晰，完整还原了条带状胶带涂胶生产设备的全部结构特征，可用于设备结构展示、教学演示以及后续的工程化优化参考。
