壁挂式百叶调节通风结构三维设计

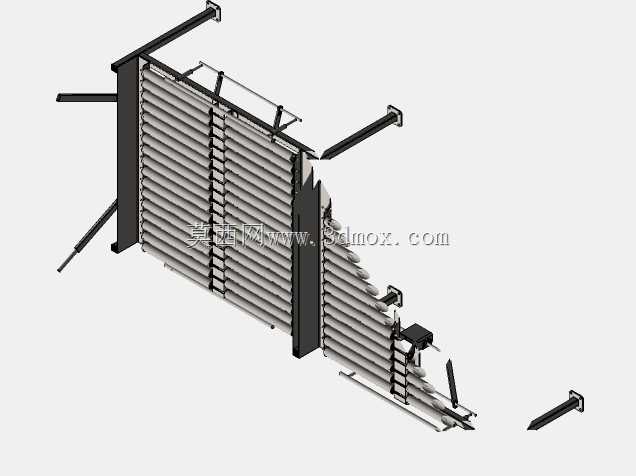

　　该结构主要应用于建筑侧墙通风、设备舱体进排风、工业厂房侧窗通风等场景，核心作用是在实现通风通路的同时，可通过调节百叶角度控制通风量，同时具备一定的防雨、防尘遮挡作用，适配需要稳定通风且可按需调节气流的安装环境。从功能特性来看，整套结构包含百叶叶片组、两侧支撑立柱、壁挂固定支架、角度调节联动机构几个核心部分，多组百叶叶片通过侧边联动杆实现同步角度调整，无需单页逐一操作，调节动作连贯顺畅，叶片闭合时相邻叶片边缘贴合紧密，可有效阻挡外部杂物、雨水溅入，完全开启时叶片处于平行于气流方向的状态，通风阻力小，气流通过率高。设计过程中优先考虑了壁挂安装的适配性，固定支架采用外伸式悬臂结构，支架端部预留标准安装孔位，

　　可直接通过膨胀螺栓固定在混凝土墙面或者金属舱壁上，支撑立柱与固定支架之间采用螺栓连接，安装时可根据墙面平整度微调立柱垂直度，避免百叶组安装后出现卡滞。整套结构的外形尺寸适配常规通风口预留尺寸，安装边界预留了支架调节余量，叶片边缘做了折边处理，既提升了单页的结构刚度，避免大尺寸叶片在气流冲击下产生形变抖动，又能在叶片闭合时形成叠边密封，减少缝隙漏风。联动机构设置在结构侧边，采用连杆铰接设计，铰接点预留了合理的配合间隙，长期使用也不会因为积尘出现卡涩，驱动端预留了手动调节的操作位，也可根据使用需求加装电动执行器实现远程角度控制。结构整体采用金属材质设计，各部件的连接位置均做了应力分散处理，壁挂支架的受力点做了加强筋设计，

　　可承受整套百叶结构的自重以及常规风压载荷，不会出现支架变形、脱落的问题。叶片排布采用等间距设计，相邻叶片的重叠量经过反复校核，在任意调节角度下都不会出现叶片干涉的情况，同时兼顾了通风效率与遮挡效果，在半开状态下可实现气流的导向作用，可根据需求将进入的气流导向指定方向，避免直吹内部设备或者作业区域。
