单柱螺旋悬挑式工业钢楼梯结构设计

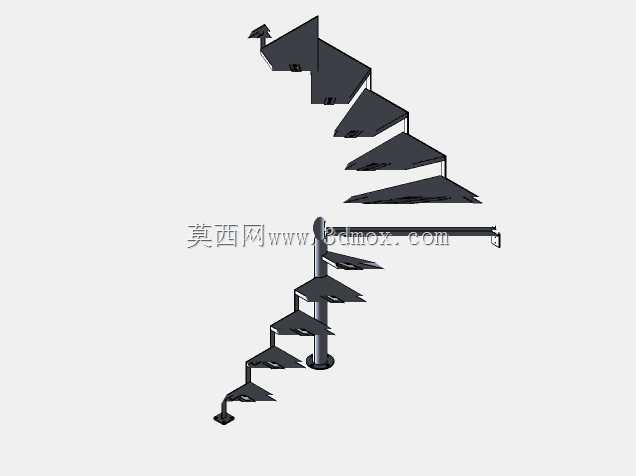

　　这款单柱支撑的螺旋悬挑楼梯，核心应用场景覆盖工业厂区操作平台连通、小型设备夹层通行、loft工业风空间竖向交通搭建，区别于传统双梁板式楼梯，它的占地投影面积极小，仅需中心单根立柱完成全部荷载传递，对安装场地的地面承载要求更低，不需要在楼板或地面预留大面积的预埋点位，适配空间局促、无法布置常规直跑或折返楼梯的场景。从结构设计逻辑来看，所有踏步板均采用单侧悬挑固定方式，直接与中心立柱通过焊接或螺栓组刚性连接，踏步板采用三角形异形裁切，沿立柱周向等角度螺旋排布，每一级踏步的悬挑端做了切角收边处理，避免相邻踏步旋转时出现轮廓干涉，同时缩减踏步外端的无效悬挑长度，降低立柱承受的偏心弯矩。中心立柱采用分段式等径圆管结构，底部设置方形法兰安装盘，

　　可通过膨胀螺栓直接与混凝土地面或钢结构平台面固定，顶部可根据安装需求选择自由收头或与上层平台梁做铰接固定，立柱的管径选择匹配整体梯段的总高度，常规适配2.8米到3.6米的层高区间，整体梯段的水平投影直径可控制在1.2米到1.6米范围，安装时仅需保证中心立柱的安装基准面水平度偏差不超过千分之二，即可保证整段楼梯的螺旋升角一致，踏步面水平度符合通行要求。踏步表面做防滑纹理处理，踏步的有效通行宽度控制在600mm到800mm之间，满足单人携带轻便工具通行的需求，踏步的竖向升角保持在40度到45度区间，兼顾通行舒适度与空间压缩率。设计过程中重点校核了单柱的偏心受压稳定性，以及每块踏步板根部的抗弯、抗剪承载力，在最不利荷载工况下，

　　即踏步悬挑端施加1.5kN的集中荷载时，踏步板的最大挠度控制在跨度的1/250以内，不会出现明显的踏面晃动感。这款楼梯不需要额外设置侧边围护梁，所有结构荷载全部通过中心立柱向下传递，安装时不需要在周边墙体做额外的拉结固定，可独立完成竖向支撑，适配周边无墙体可依托的独立安装场景，比如厂房内独立设备操作平台的上下连通、户外小型设备检修平台的通行梯搭建，同时外露的钢结构螺旋形态也适配工业风格的商用空间竖向交通设计，安装完成后可根据需求额外加装扶手构件，扶手沿踏步外沿的螺旋轨迹排布，固定在每一级踏步的外端角点位置，不需要额外设置独立支撑结构。
