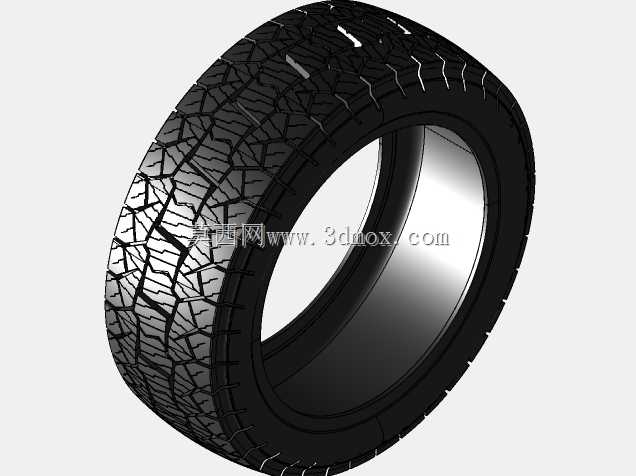

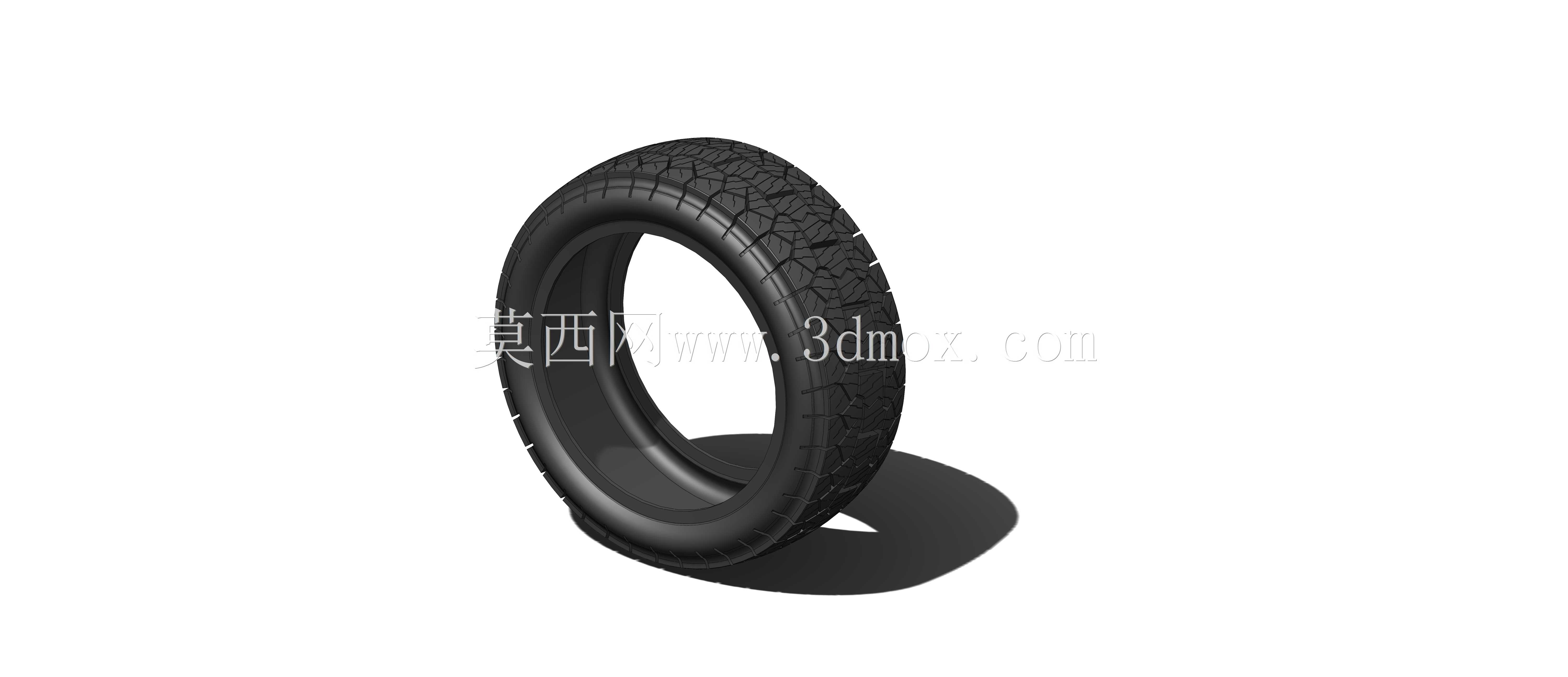

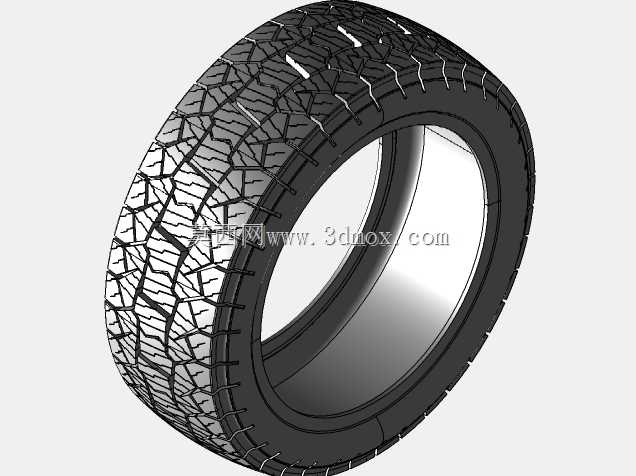

乘用车橡胶轮胎结构三维数模

　　做整车总布置的时候，轮胎数模的边界精度直接影响轮包、轮眉、悬架跳动间隙的校核结果，很多新手建模容易忽略胎侧的形变预留，导致后期实车装配出现干涉问题。这款轮胎的建模思路完全围绕实车装配需求展开，胎面花纹块的排布按照常规民用公路胎的接地特性做了等比例还原，主排水沟槽的深度、宽度都参考量产同规格轮胎的实测参数设置，做湿滑路面抓地力仿真的时候可以直接提取胎面轮廓做流体域分析，不需要二次修整曲面。胎圈部分的结构做了分层处理，钢丝圈、三角胶的轮廓都做了独立实体，在做轮胎与轮辋的装配仿真时，可以直接定义不同部位的材料属性，不用再拆分几何特征。胎侧的弧度按照标准充气压力下的形变轮廓做了修正，不是简单的直筒回转结构，在做悬架跳动校核时，

　　转向到最大角度的工况下，胎侧与翼子板内衬、转向拉杆的间隙计算结果会更贴近实车状态。日常做整车项目的时候，轮胎数模的安装边界是总布置硬点的核心组成部分，轮心坐标、轮胎静半径、滚动半径、最大转向角下的轮廓包络，都是需要反复核对的参数，这款数模把胎面、胎侧、胎圈的配合面都做了精准的曲面连续，导入整车装配环境后不需要做几何修复就能直接用于间隙校核。在道路行驶模拟仿真中，胎面花纹的节距排布做了变节距处理，和量产胎的降噪设计逻辑一致，做NVH仿真分析时可以直接提取花纹块的排列特征生成路面激励输入，不用重新绘制花纹结构。针对橡胶部件的非线性仿真需求，数模的几何拓扑做了优化，网格划分时可以在胎面、胎侧、胎圈部位分别设置不同的网格密度，

　　兼顾仿真计算效率和结果精度，不会出现几何碎面导致的网格畸变问题。做底盘零部件选型时，轮胎的外径、断面宽度、轮辋安装直径都是核心匹配参数，这款数模的安装配合面严格按照标准轮辋的座圈尺寸设计，和轮辋装配时不会出现面错位、间隙异常的问题，能直接用于车轮总成的装配干涉检查。
