飞镖及镖盘组合精细三维设计作品

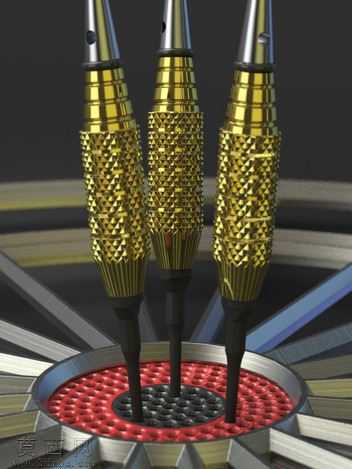

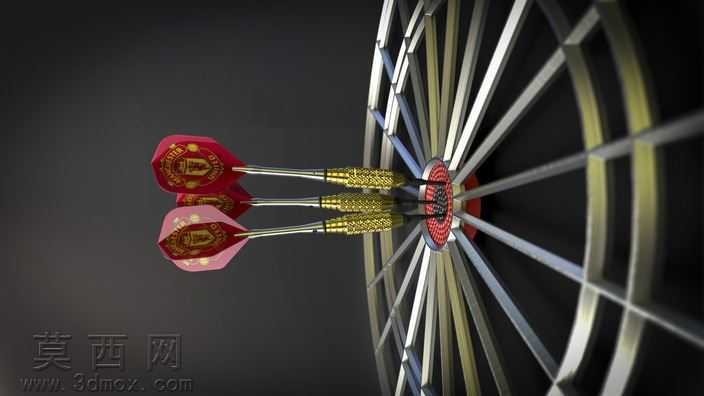

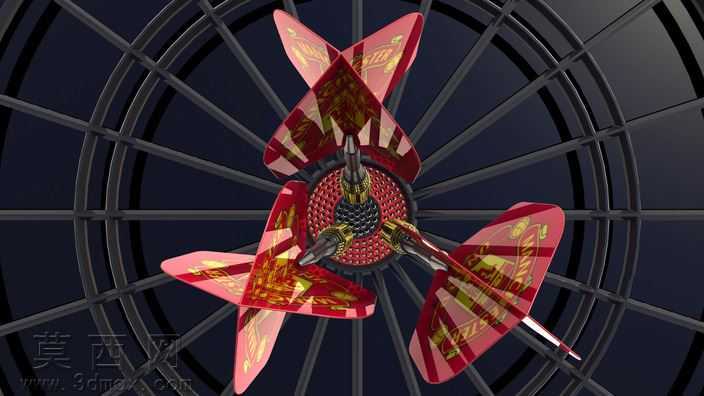

本作品为飞镖搭配镖盘的完整三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对飞镖的三大组成部分分别进行精细化建模：镖身部分通过旋转凸台命令生成基础柱体，再借助扫描切除功能还原镖身表面的滚花防滑纹理，每一处凹凸纹路的间距、深度都参考真实飞镖的握持手感参数设置，保证模型还原度；镖杆部分通过薄壁拉伸特征制作，精准控制杆身的壁厚与直径比例，还原金属镖杆的纤细质感；镖翼部分采用曲面建模命令，先绘制镖翼的不规则轮廓草图，再通过曲面填充、加厚命令生成薄片状结构，同时还原镖翼表面的印刷图案分区，为后续材质贴图预留精准的映射面。镖盘部分采用多层嵌套的旋转建模思路，从中心的靶心区域向外，依次构建不同分值环带的实体结构，每一圈金属分隔丝都通过扫描命令单独建模，精准还原分隔丝嵌入镖盘基体的装配关系，数字分值环通过圆周阵列命令快速生成，保证每个数字块的角度、尺寸完全均匀一致。渲染阶段在三维环境中搭建深色渐变背景，添加多组柔光光源模拟专业产品摄影的布光效果，金属材质部分调整反射率与粗糙度参数，还原镖身、镖杆、镖盘金属丝的金属光泽，镖盘的麻质基体部分添加漫反射纹理与细微凹凸贴图，还原麻靶的粗糙纤维质感，镖翼部分设置半哑光的塑料材质参数，还原真实镖翼的视觉质感。设计过程中严格遵循真实飞镖器材的尺寸比例，飞镖的重心位置、镖盘各分值区的直径比例都参照专业比赛器材的标准参数设置，既保证模型的视觉真实感，也可用于休闲运动器材的结构展示、产品宣传渲染等场景，整体模型装配关系清晰，各部件可单独拆分编辑，能够满足不同场景下的使用需求。
