两芯一体式绝缘电源接插件结构设计

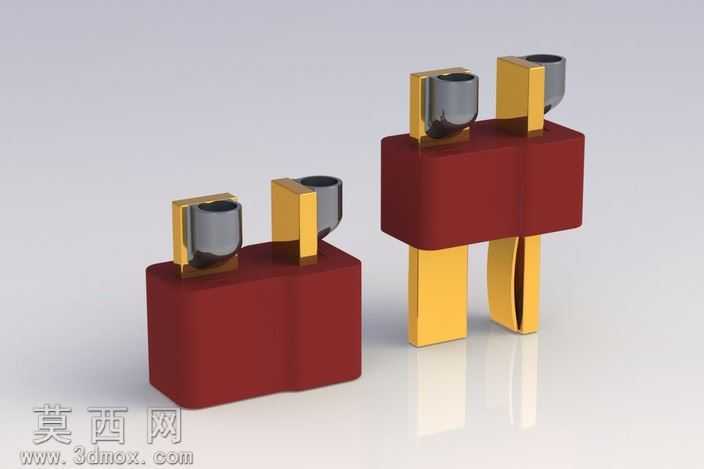

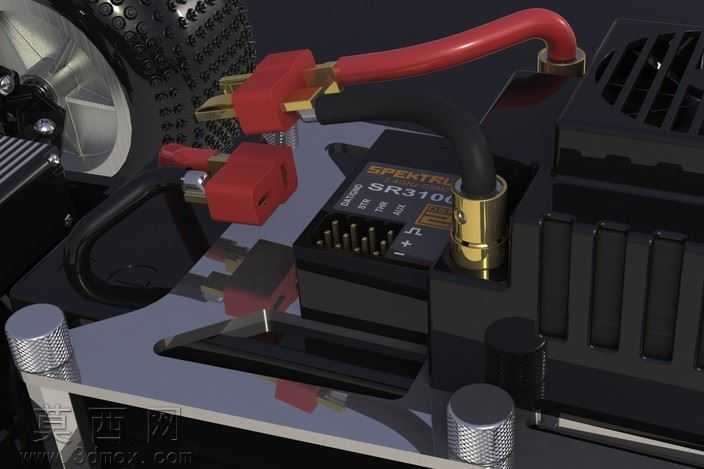

本作品为两芯一体式电源接插件的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据民用低压接插件的通用尺寸规范，绘制绝缘基座的截面草图，通过拉伸凸台命令生成主体红色绝缘壳体，壳体边缘做R1.2mm的圆角过渡处理，既避免注塑生产时的应力集中问题，也能提升日常插拔使用的握持手感，壳体表面做哑光质感的肌理处理，还原真实热固性绝缘材料的视觉表现。针对内部导电组件，分别构建插脚与接线杯两个独立特征：插脚部分采用黄铜基材建模，表面做镀金层的材质区分，插脚根部设计有限位凸台，与绝缘基座的卡槽形成过盈配合结构，保证装配后插脚不会出现松动、移位的问题；顶部接线杯采用杯状空腔结构，建模时预留0.3mm的壁厚，还原真实接线端子的压接空间，杯口边缘做倒角处理，方便导线接入时的对位操作。装配阶段采用自下而上的装配逻辑，先将两个导电插脚与绝缘基座完成配合约束，保证两个插脚的中心距符合国标两孔插座的尺寸公差要求，插脚伸出基座的长度严格匹配民用插座的接触深度规范，避免出现接触不良或者插接过深的安全隐患。渲染阶段采用Keyshot完成材质与场景搭建，绝缘壳体赋予酚醛树脂材质，调整漫反射粗糙度参数模拟真实胶木材质的哑光暗红色质感，导电部件分别赋予黄铜、镀金金属材质，调整金属反射率与粗糙度参数，区分插脚主体与表面镀层的视觉差异；场景采用柔和的影棚布光，添加地面反射效果，清晰呈现接插件的整体形态与结构细节，同时分别渲染装配完成状态与插脚伸出展示状态的效果图，直观展现产品的装配关系与结构特点。设计过程中充分考虑注塑生产的工艺要求，绝缘壳体的所有拔模面统一设置1.5°的拔模斜度，避免注塑脱模时出现侧壁刮伤的问题，壳体壁厚保持均匀的2mm尺寸，防止注塑冷却过程中出现缩痕、翘曲等成型缺陷，导电部件的棱角处均做微小圆角处理，避免生产装配过程中出现划伤操作人员的问题，整体结构兼顾使用安全性、生产工艺性与装配便捷性，可直接用于同类接插件产品的结构参考与原型验证。
