诺瓦克弹道赛车专用无刷电机三维建模

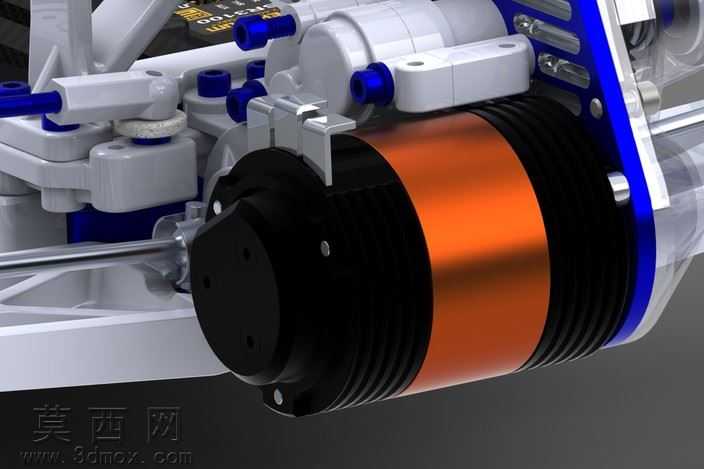

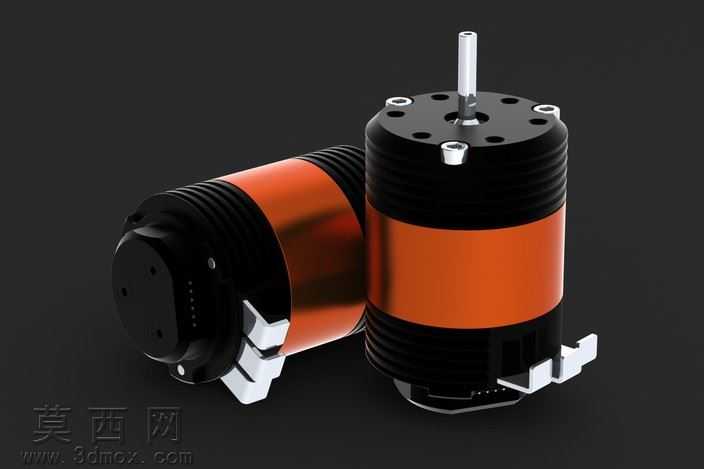

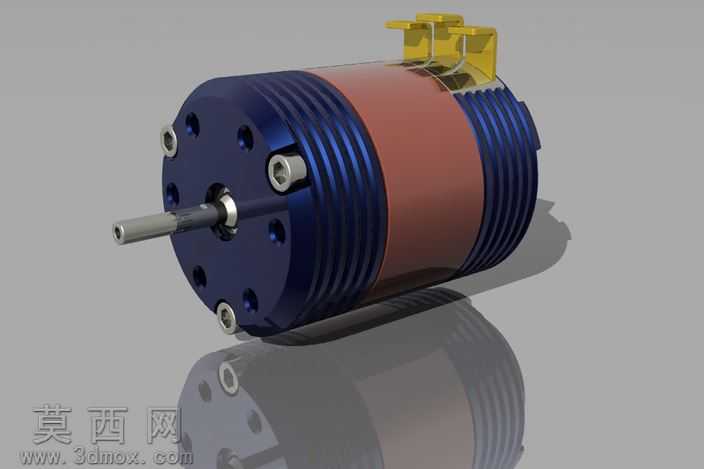

本模型为适配8-8.5吨级遥控赛车打造的诺瓦克弹道系列无刷电机，建模过程严格遵循实物测绘尺寸，在SolidWorks环境中完成全参数化结构搭建，完整还原了电机的外部功能结构与装配关系。建模初期先梳理无刷电机的核心组成逻辑，将整体拆分为输出轴、上端盖、定子散热壳体、转子磁轭、下端盖、接线固定座六大独立模块，逐一绘制各部件的草绘截面后通过拉伸、旋转、切除等基础特征完成主体造型，针对壳体表面的轴向散热鳍片，采用圆周阵列特征实现等距排布，确保鳍片的厚度、间距与实物完全一致，兼顾散热结构的还原精度与建模效率。材质渲染阶段针对不同部件匹配对应材质属性，电机中段的装饰环采用高饱和度金属橙烤漆材质，调整粗糙度参数模拟漆面的细腻磨砂质感；上下端盖与散热壳体采用黑色阳极氧化铝合金材质，添加细微的金属颗粒纹理还原工业金属的哑光质感；输出轴采用抛光不锈钢材质，调高反射率参数呈现金属轴件的亮面光泽；底部的接线固定座采用镀锌金属材质，模拟接插件的冷锻金属质感；端盖上的固定螺丝采用内六角圆柱头结构，单独绘制螺丝头部的内六角凹槽特征，赋予镍镀材质还原紧固件的真实外观。结构设计上完整还原了该款竞赛级无刷电机的外部功能特征，输出轴采用标准直径的台阶轴设计，预留了与赛车传动齿轮配合的装配位；上端盖均匀分布安装孔与定位沉孔，还原电机与车架的固定安装结构；壳体表面的散热鳍片沿轴向贯通，还原竞赛电机高负载工况下的散热结构设计；底部的接线座采用突出式卡扣结构，还原动力线的焊接固定与防拉扯结构；电机尾部的端盖预留了感应元件的安装位，还原有感无刷电机的外部结构特征。建模过程中对所有配合面做了间隙校验，确保各部件之间的装配公差符合实际生产的配合要求，既可以作为遥控赛车改装的结构参考，也可用于无刷电机原理教学的演示模型，整体模型布线规整，特征参数可编辑，能够根据不同的功率需求调整电机的直径、长度参数，衍生出适配不同吨位赛车的同系列电机模型。
