莱切耶夫斯基LUP表V3支撑结构设计

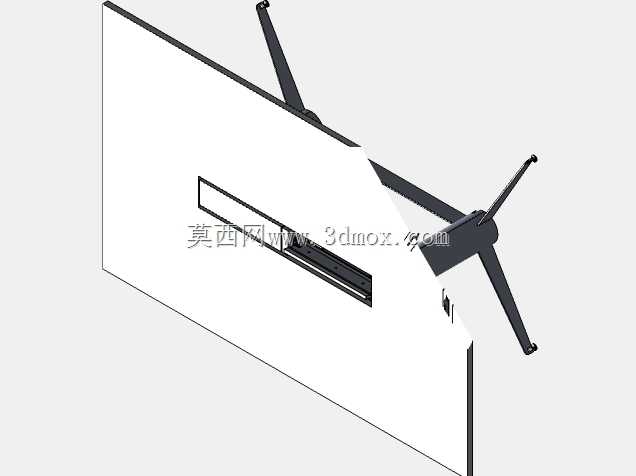

　　该支撑结构主要面向大尺寸平板类承载场景设计，常见于工业操作台、大型显示面板安装支架、绘图工作台等场景，核心作用是为大跨度平板构件提供稳定的多点支撑，避免平板受自身重力或外部载荷出现挠曲变形。从结构布局来看，采用单侧双支臂加底部三角支撑的构型，支臂与平板背面的连接区域设置了长条形安装槽，可适配不同安装孔位的平板构件，安装时可沿槽体调整固定位置，抵消平板加工时的孔位公差，降低现场安装的对位难度。底部支撑脚采用向外延展的三叉式布局，三个支脚的投影覆盖范围超出平板边缘15%左右，可有效提升整体结构的抗倾覆能力，即使平板单侧受到偏载外力，支撑结构也能保持稳定，不会出现侧翻风险。支臂与底部基座的连接位置设置了角度调节结构，

　　可根据实际使用需求调整平板的倾斜角度，适配不同操作场景的视角需求，比如作为绘图工作台使用时可调整至15度倾角方便伏案操作，作为显示面板支架时可调整至垂直角度满足观看需求。结构选材上采用薄壁矩形钢管作为主支撑构件，在保证整体结构刚度的前提下尽可能降低自重，支脚末端设置了防滑橡胶垫，既可以避免支撑结构划伤地面，也能增大与地面的摩擦力，进一步提升放置稳定性。安装边界方面，平板背面的安装区域距离平板下边缘的距离为整体高度的三分之一，该位置是平板受力的最优支撑点，可将平板的弯矩分布控制在材料许用应力范围内，避免长期使用出现塑性变形。支臂与平板的连接采用沉头螺钉固定，螺钉头部完全沉入平板背面的沉孔内，不会突出平板表面影响平板正面的平整度。

　　整体结构的焊接位置均做了打磨处理，去除焊渣与焊接凸起，表面做喷塑处理，可适应常规车间、办公场景的使用环境，避免长期使用出现锈蚀问题。在结构设计阶段，通过有限元仿真对支臂的受力变形做了校核，在平板承受额定均布载荷的情况下，支臂的最大变形量控制在0.2mm以内，完全满足大尺寸平板的支撑精度要求，不会因为支撑变形导致平板表面出现凹凸不平的问题。
