带立柱旋转承载结构重型平板拖车

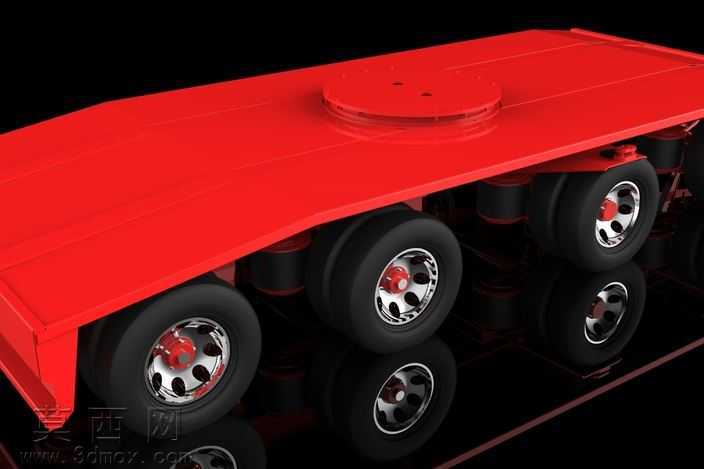

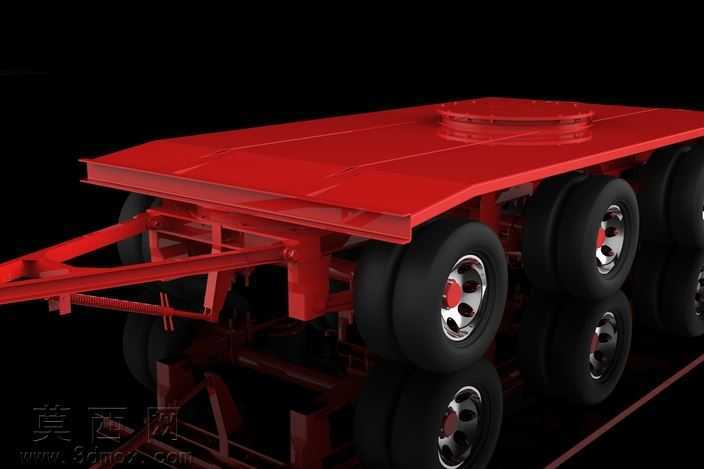

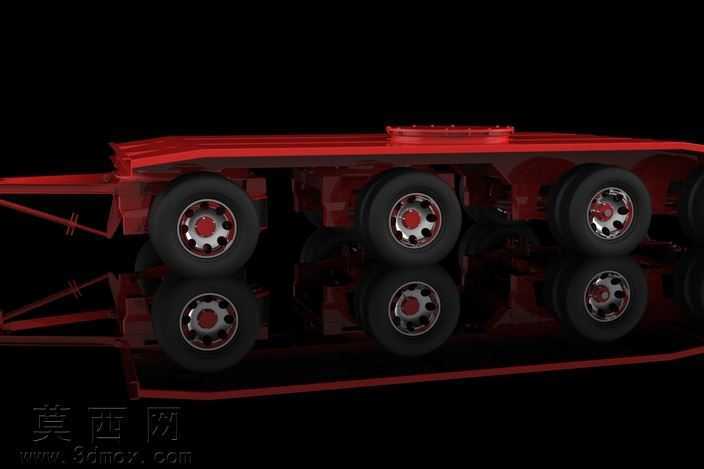

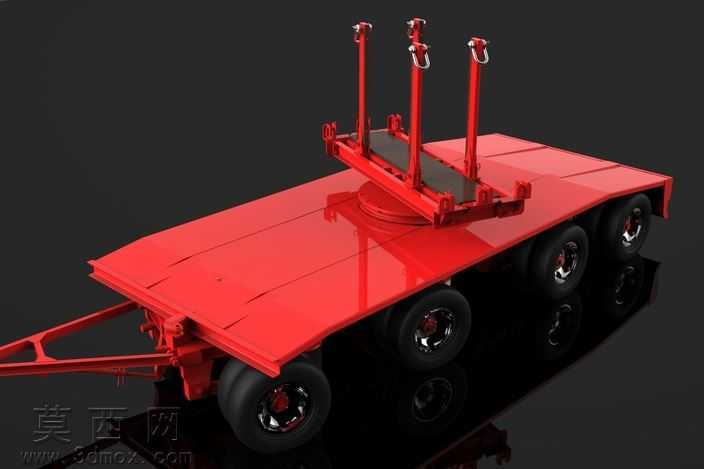

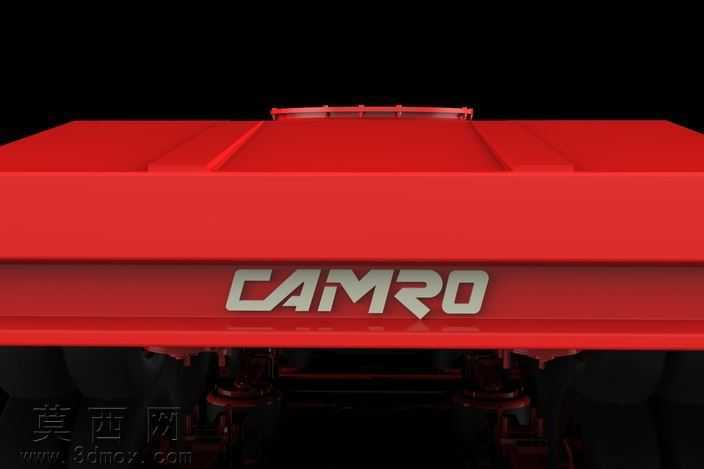

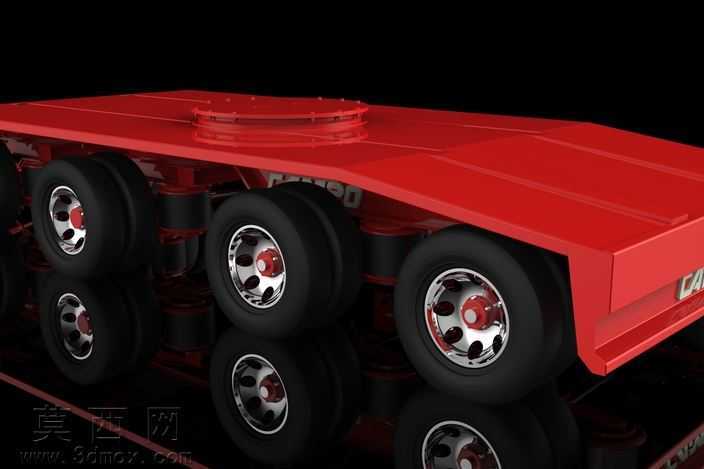

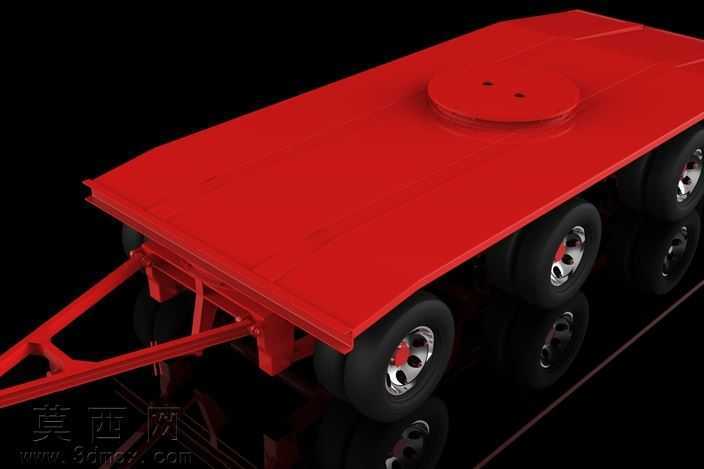

本作品为重型平板拖车配套立柱旋转承载系统的三维建模成果，建模过程中首先基于重载运输的实际工况确定整体尺寸参数，设定整车额定承载能力为50吨，平板主体长度为7250毫米，其中牵引连接段轴距为1500毫米，平板主体宽度为2550毫米，完全匹配厂区重载物料转运、大件型材运输的实际使用需求。建模阶段优先完成平板承载主体的结构搭建，采用多轴多轮的行走布局，每侧设置三组双轮胎结构，通过均匀分布的轮组载荷分配设计，保障重载状态下整车的接地压力均匀，避免局部压强过大损伤运输路面。行走轮组配套带轮毂细节的轮胎模型，还原真实重载轮胎的胎面纹理与轮毂金属质感，提升模型的真实度。平板上方的旋转承载平台是本设计的核心结构，建模时采用回转支撑结构实现平台与平板主体的转动连接，保障上方立柱承载架可根据装卸需求灵活调整朝向，无需反复调整拖车停靠位置即可适配不同方向的物料装卸作业。旋转平台上方设置四根垂直布置的定位立柱，每根立柱顶部配套快锁式吊环固定结构，既可以用于长条形物料、管材、型材的侧向限位固定，也可通过吊环配合绑带实现零散大件货物的捆扎固定，避免运输过程中货物出现滑移、倾倒风险。牵引端采用三角式牵引架结构，建模时还原牵引架与车架主体的加强筋连接结构，保障大牵引力传递过程中的结构强度。材质渲染阶段，整车主体金属结构采用高光泽工业红烤漆材质，还原工业运输车辆的典型涂装特征，轮胎采用哑光黑色橡胶材质，轮毂采用亮面镀铬金属材质，旋转部位的接触面做细微的金属磨损质感处理，地面采用高反射黑色镜面材质，通过光影反射效果突出整车的结构轮廓与硬朗线条。设计过程中充分考虑重载运输的结构合理性，所有承重部位均做加厚板材与加强筋设计，旋转部位预留足够的转动间隙避免运动干涉，立柱与旋转平台采用螺栓紧固的可拆卸连接方式，可根据运输货物的类型灵活更换不同高度、不同形式的固定载具，拓展拖车的适用场景。
