船用长条式扫描探测雷达结构设计

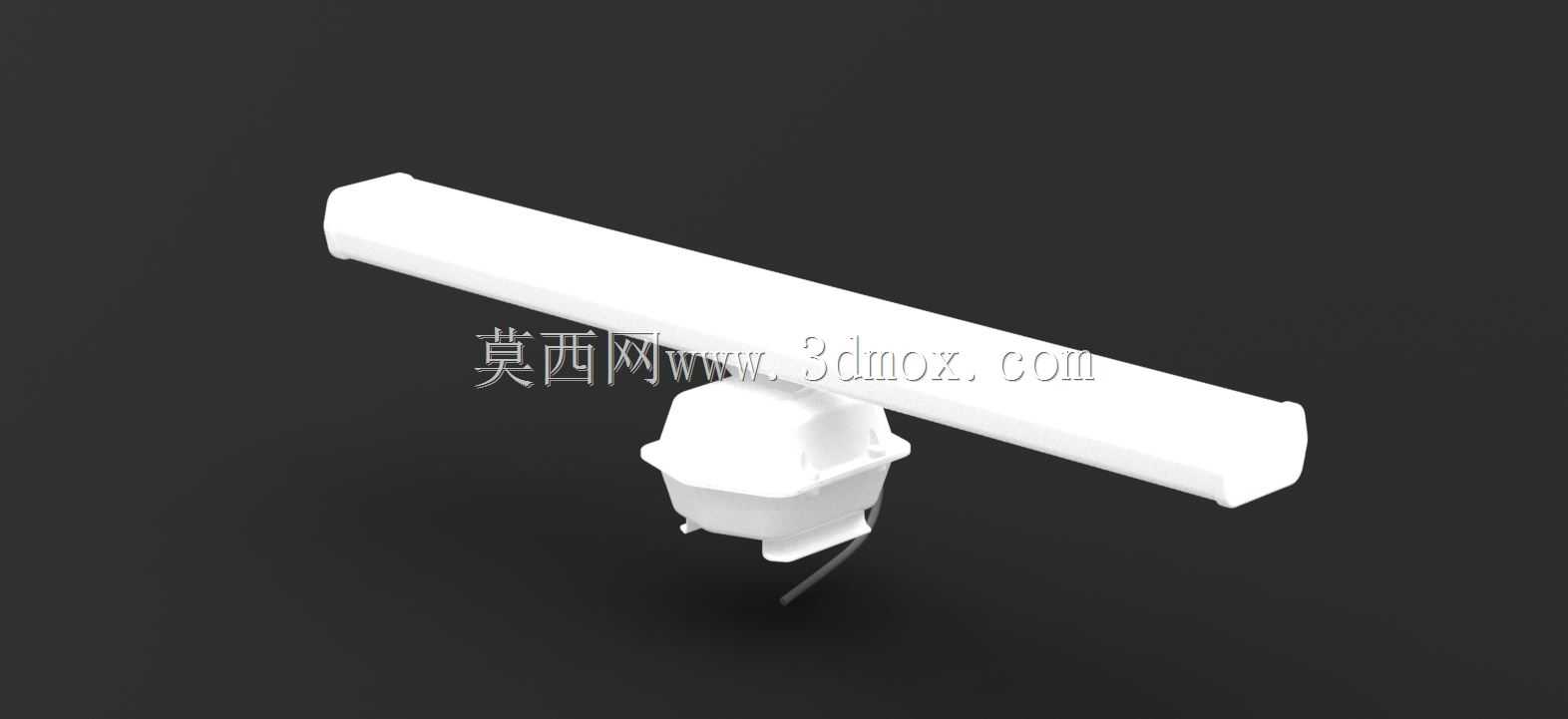

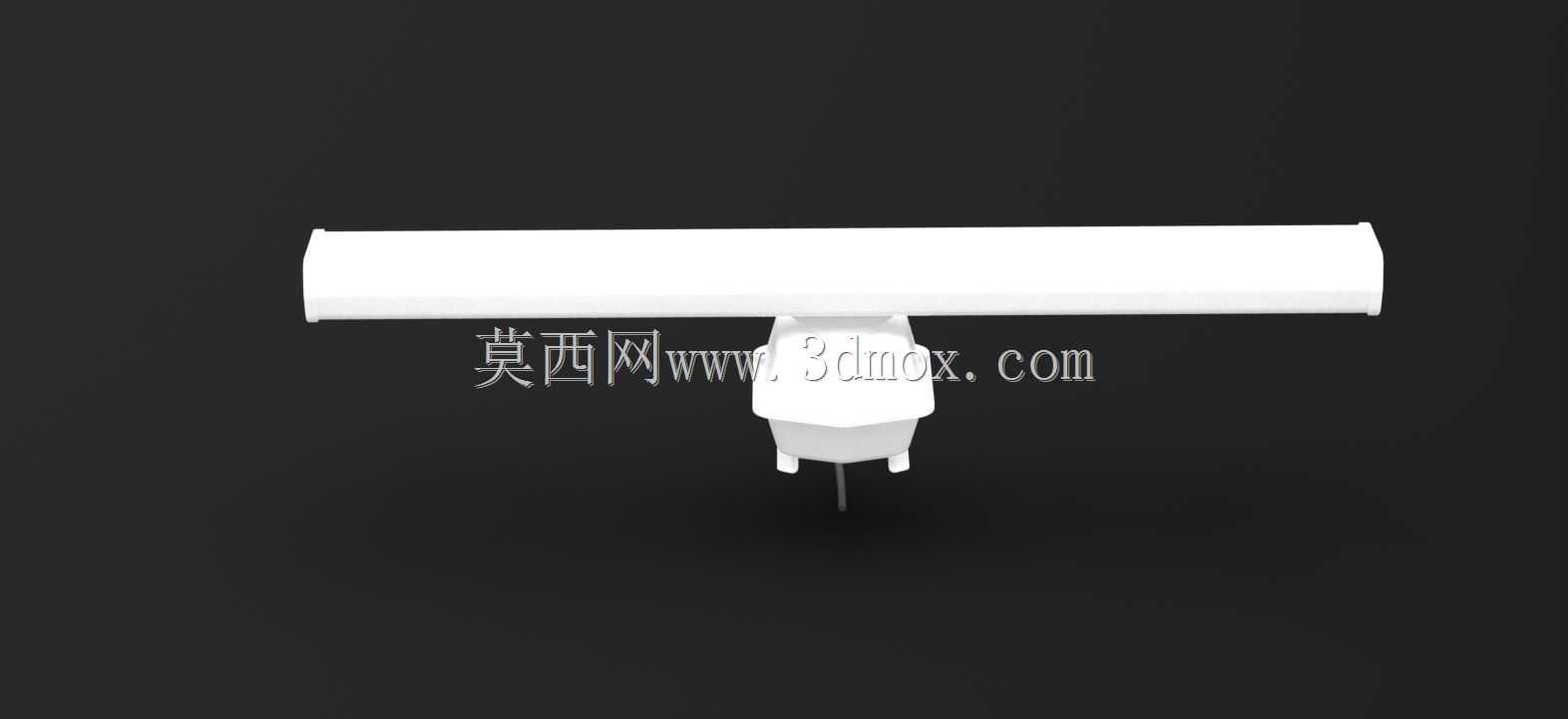

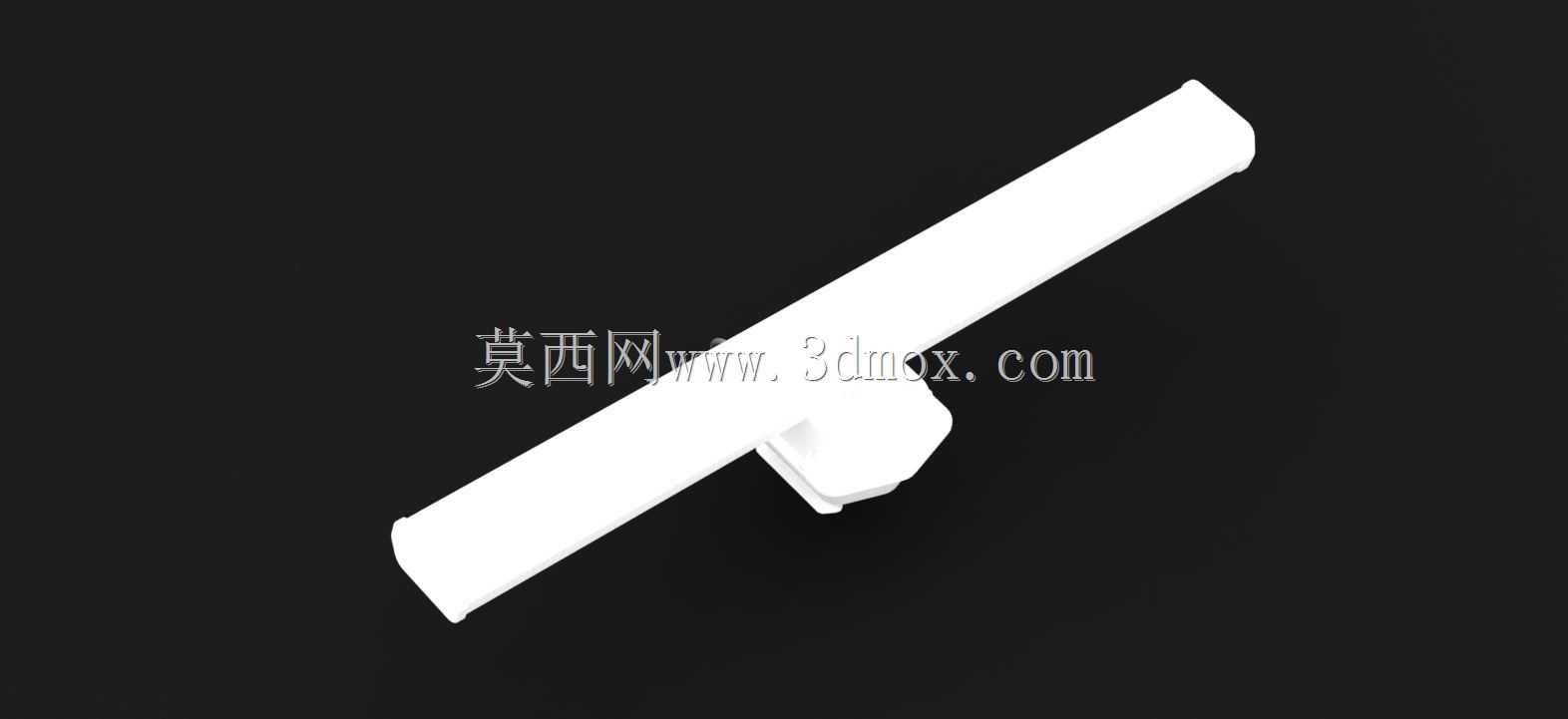

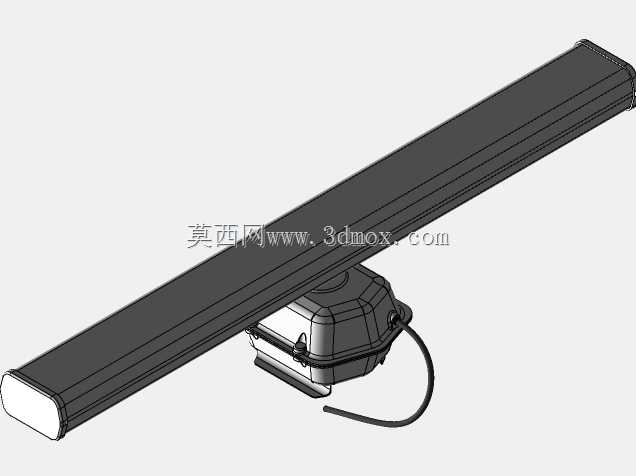

　　这款长条式探测雷达的三维结构设计，核心围绕船舶近远海航行的探测需求展开，在结构布局上优先考虑了甲板安装的适配性与长期高盐雾环境下的运行可靠性。从实际应用场景来看，这类雷达主要承担船舶航行过程中的周边障碍物探测、周边船舶位置识别、近岸岸线轮廓扫描功能，是船舶导航避碰系统的核心感知部件，不管是中小型游艇、近海作业渔船还是中型公务船，都能适配这类长条天线阵面的雷达设备。

　　设计过程中首先敲定的是天线阵面的长宽比例，长条式的阵面结构相比传统抛物面天线，在水平方向的波束指向性更优，能够在较低的安装高度下实现更远的水平探测距离，阵面外壳采用一体化流线型设计，既能够降低航行过程中的风阻，也能减少海浪溅落、盐雾沉积对内部射频组件的侵蚀。下部的基座集成了方位旋转驱动机构与信号传输滑环组件，旋转支撑结构采用了密封式回转支承设计，能够在-20℃到60℃的环境温度区间内稳定连续运转，避免海上高湿高盐环境导致的旋转卡滞、接触件锈蚀问题。

　　安装边界的设计上，基座底部预留了标准的船用设备安装法兰孔位，能够直接适配多数中小型船舶甲板预设的雷达安装基座，不需要额外做转接结构改造，整体安装高度控制在合理区间，既避免阵面过低被上层建筑遮挡探测波束，也不会因为过高导致船舶重心上移影响航行稳定性。阵面与基座的连接部位做了倾角微调结构，安装人员可以根据船舶的实际吃水姿态、安装位置的水平度偏差，调整阵面的水平俯仰角度，保证探测波束的水平覆盖范围符合航行要求。

　　从功能特性来看，该结构预留了射频组件、信号处理板卡的安装腔体，腔体内部设计了分层走线槽与固定凸台，能够将电源线路、信号传输线路分开布设，减少内部电磁干扰对探测精度的影响。基座侧面预留了防水航插的安装位，所有对外接线的接口都采用船用防水等级标准，能够承受暴雨、海浪直接冲刷的工况，不会出现进水短路的问题。旋转驱动部分的传动结构做了降噪处理，运转过程中的振动幅度控制在极低水平，避免振动传递到船体上层建筑影响舱内人员的乘坐体验，同时也能减少振动对内部精密电子元件的损耗，延长设备的整体使用寿命。

　　在结构细节处理上，阵面外壳的拼接缝隙都设计了密封胶条安装槽，装配时配合防水密封胶能够实现整体腔体的密封防护，外壳材质选用耐候性工程塑料搭配内部金属加强筋，在保证整体结构强度的前提下降低设备自重，减少基座旋转驱动的负载，同时也能降低天线整体的风阻系数，在船舶高速航行时不会因为风阻过大导致驱动电机过载、阵面抖动的问题。
