教学演示用单缸活塞式引擎结构模型

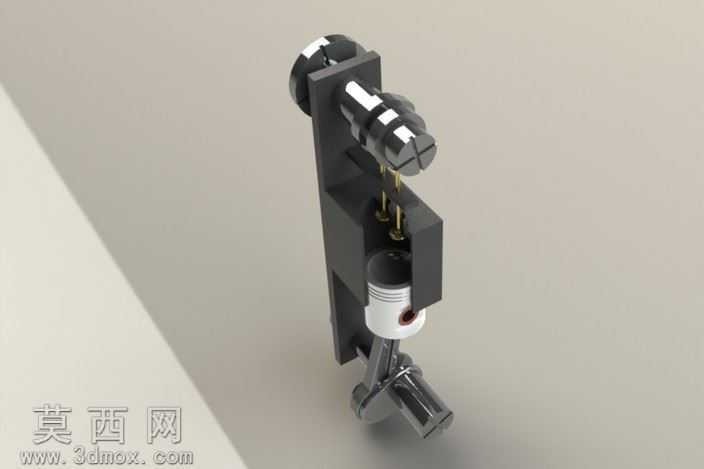

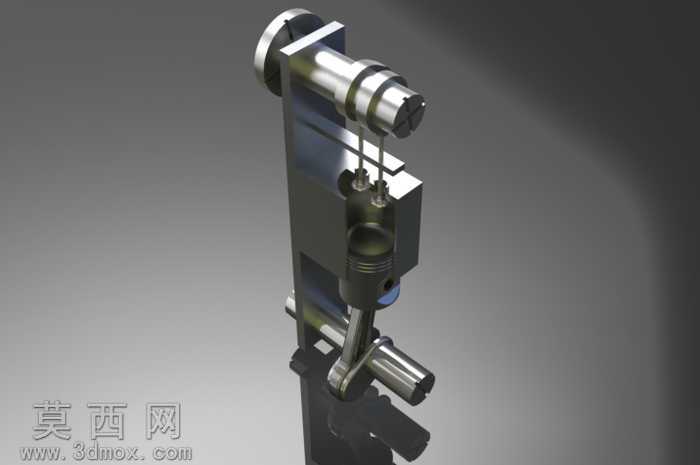

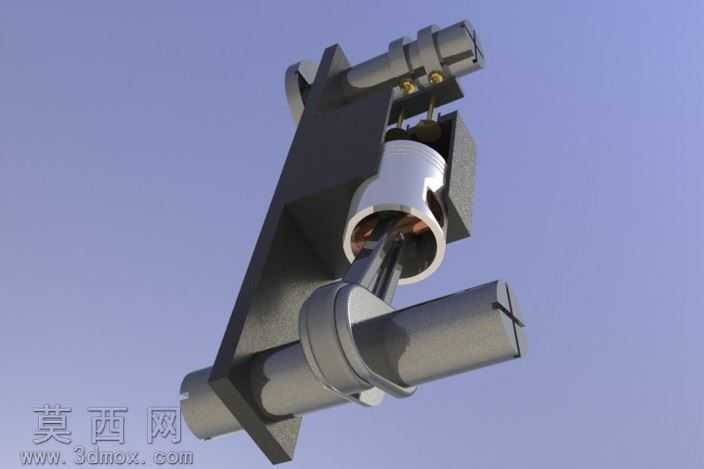

本模型为面向机械原理教学打造的单缸活塞式引擎三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循内燃机基础结构的尺寸比例，对各运动部件的装配约束进行了精准定义，可直观演示四冲程引擎的核心运动逻辑。模型整体采用金属质感材质进行渲染表现，缸体、曲轴、活塞、连杆、气门顶杆等核心部件分别赋予不同的金属材质参数：曲轴与凸轮轴部分采用高反光镀铬钢材材质，通过调整粗糙度与反射参数还原机加工金属表面的光泽质感；缸体部分采用哑光铸铁材质，适当降低反射强度、添加细微的表面磨砂纹理，还原铸造缸体的真实质感；活塞与连杆部件采用铝合金材质参数，通过调整金属度与高光参数区分不同金属部件的视觉差异。结构设计上对复杂的引擎结构做了教学化简化，省略了实际引擎中的冷却水道、润滑油路、供油点火等附属系统，仅保留核心运动传动结构：顶部设置凸轮轴与进排气门顶杆组件，中部为立式气缸与配套活塞，活塞通过活塞销与下方连杆铰接，连杆下端连接曲轴，将活塞的往复直线运动转化为曲轴的旋转运动，各部件之间的运动副约束完全按照实际机械配合关系设置，可直接用于运动仿真演示。建模过程中对各零件的建模逻辑做了清晰梳理，轴类零件采用旋转凸台特征完成主体建模，再通过拉伸切除特征加工出轴颈、键槽等结构；缸体类零件采用拉伸凸台搭建主体轮廓，通过异型孔向导完成气门安装孔、活塞腔等结构的加工；连杆类零件先绘制对称草图轮廓，通过拉伸凸台生成主体后添加圆角特征消除应力集中结构，所有零件的建模步骤均保留完整参数，可根据教学需求调整缸径、行程、压缩比等核心参数。渲染阶段采用三点布光方案，主光源从模型侧上方45度角照射，突出金属部件的高光轮廓，辅助光源补充暗部细节避免结构阴影过深，背景采用渐变深灰色突出模型主体，同时添加地面反射效果增强模型的立体感与真实感，整体渲染效果清晰展示各部件的装配位置与连接关系，能够帮助初学者快速理解活塞式引擎的基本工作原理与核心结构组成。
