内燃机用剖视结构活塞三维建模

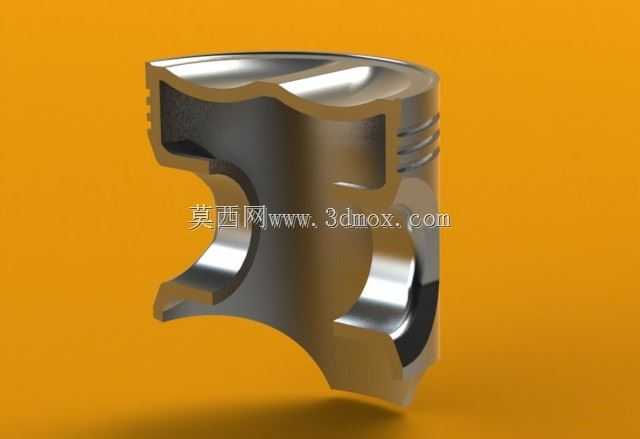

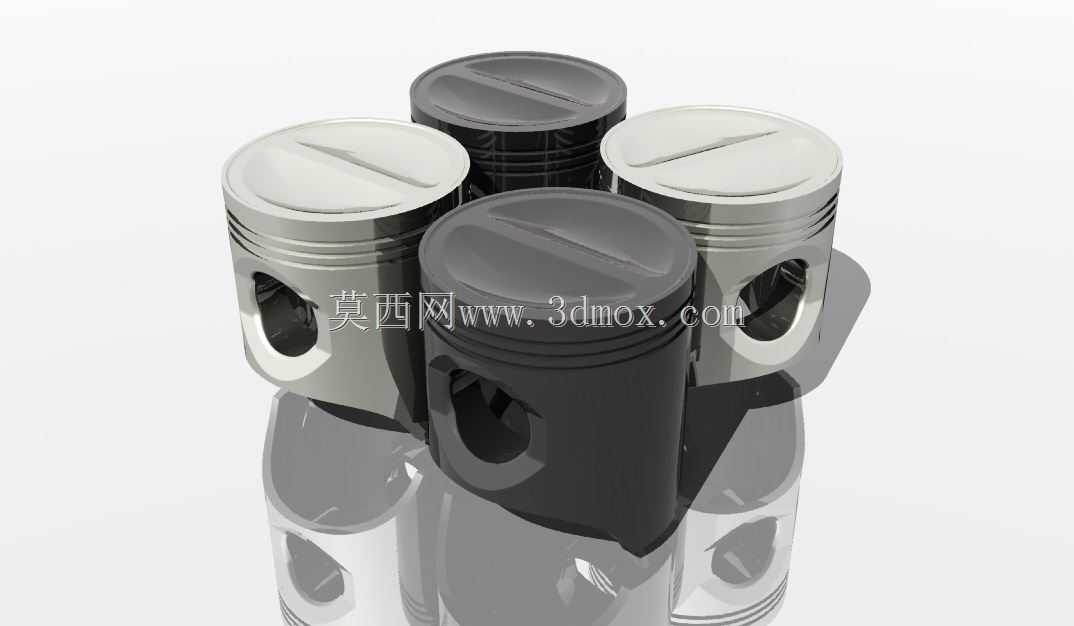

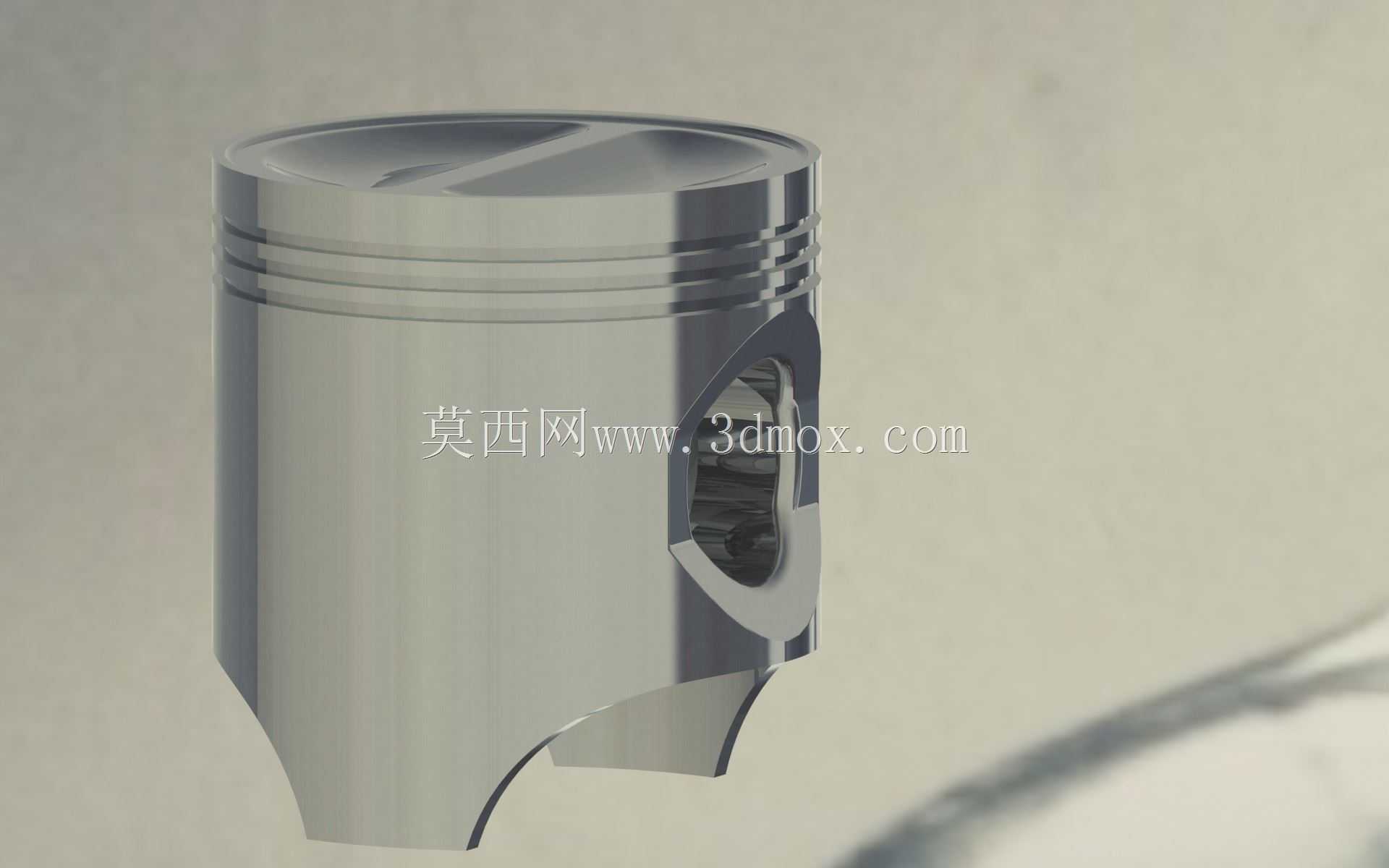

　　作为内燃机核心往复运动部件，活塞的建模精度直接决定整机动力输出效率与运行可靠性，本次建模采用半剖展示形式，将内部腔体结构、销座支撑、环槽布局完整呈现，方便结构设计人员快速理解各部位的受力逻辑与配合关系。从实际应用场景来看，这类活塞广泛适配小排量四冲程汽油机，常见于家用乘用车、小型通用动力机组、园林机械动力端，工作过程中需要承受燃烧室内最高超10MPa的爆发压力，同时在每分钟数千次的往复运动中完成进气压缩、做功传递、排气引导的全流程动作，还要配合活塞环完成燃烧室密封、热量传导、机油刮除的多重功能。设计过程中首先要匹配缸径的安装边界，活塞裙部的椭圆度设计需要充分考虑热膨胀余量，避免冷态间隙过大产生敲缸异响，

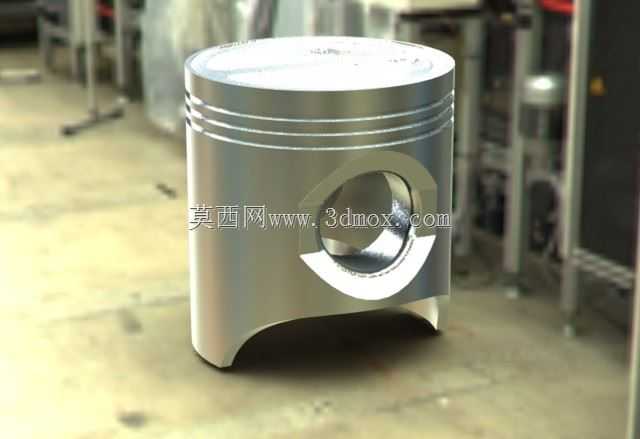

　　同时防止热态下膨胀卡滞在缸筒内部；顶部燃烧室的凹坑造型需要匹配缸盖的气道布局与喷油角度，保证油气混合充分度，提升燃烧效率降低排放。活塞销座部位采用了渐变加厚的支撑结构，将活塞销传递的爆发压力均匀分散到裙部整个支撑面，避免局部应力集中导致销座开裂；三道环槽的宽度与深度严格匹配气环、油环的标准尺寸，油环槽内的回油孔布局在建模时做了等距分布处理，保证刮下的多余机油能够顺利回流到曲轴箱，不会进入燃烧室产生积碳。建模时对活塞内腔的减重结构做了等壁厚优化，在保证整体结构强度满足爆压冲击要求的前提下，尽可能降低活塞整体重量，减小往复运动惯性力，降低曲轴连杆机构的运行负荷，提升整机高转速下的运行稳定性。裙部的型线设计采用了中凸变椭圆的工程方案，工作状态下裙部受热膨胀后能够与缸筒内壁形成均匀的贴合面，既保证导向精度，又能降低摩擦损耗，减少拉缸故障的发生概率。
