L型金属传动扭杆三维结构设计

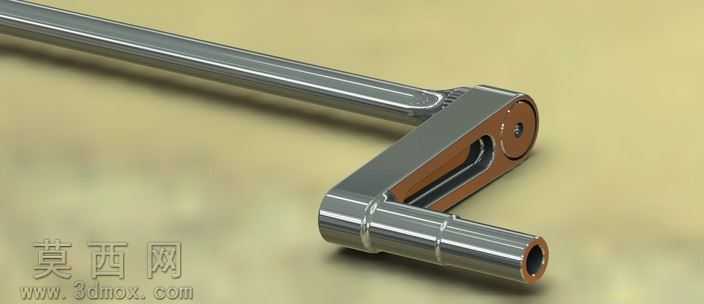

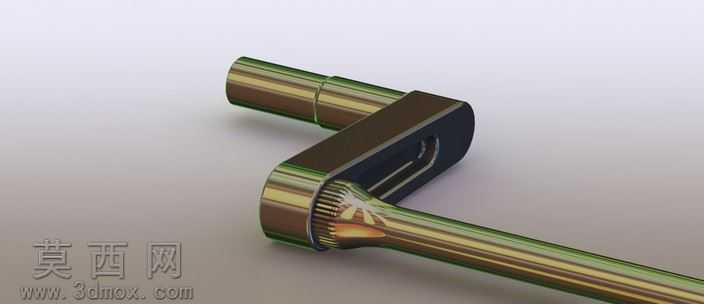

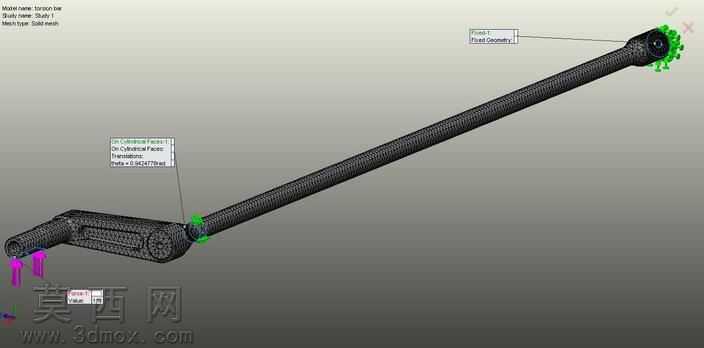

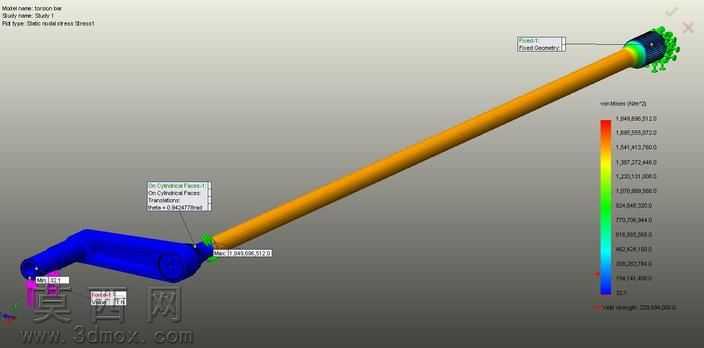

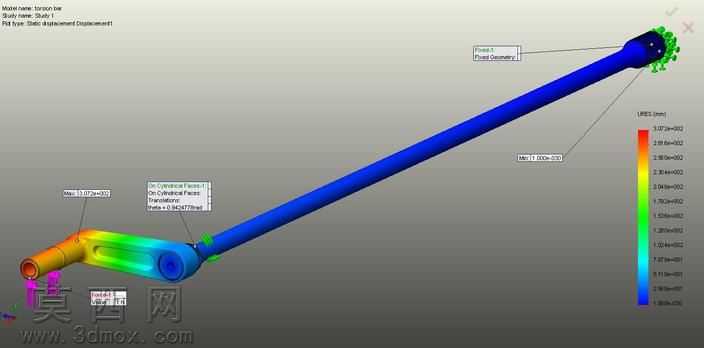

本作品为L型传动扭杆的三维建模设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以长直金属杆身作为基础特征，通过拉伸凸台命令生成等径圆柱杆体，对杆身端部做内孔拉伸切除处理，形成空心薄壁杆端结构，兼顾轻量化设计与结构强度需求。针对弯折铰接部位，先绘制L型弯折基体的截面草图，通过扫描特征生成弯折段的实体轮廓，对铰接区域做局部加厚处理，预留铰接轴的安装孔位，采用同轴心配合约束完成铰接轴与扭杆基体的装配，还原扭杆的转动连接功能。材质渲染阶段，为杆身与弯折金属基体赋予镀铬金属材质，调整材质的反射率、粗糙度参数，模拟亮面镀铬金属的冷冽光泽与高反光特性，对铰接部位的侧封板赋予棕褐色氧化金属材质，通过调整材质的漫反射颜色与金属度参数，区分不同构件的材质质感，同时在铰接缝隙处添加细微的倒角与阴影效果，增强模型的真实装配感。结构设计上，长直杆身与短输出杆呈90度垂直布局，铰接部位内置齿状啮合结构，可实现扭力的转向传递，杆身表面做光滑过渡处理，所有棱边均添加0.2mm的圆角特征，避免应力集中问题，铰接轴孔采用阶梯孔设计，可适配不同规格的连接销轴，提升构件的通用适配性。设计思路围绕扭力传递的实际工况展开，在保证扭杆整体结构强度的前提下，通过空心杆身、局部挖槽的设计实现构件减重，铰接部位的间隙控制在0.1mm，既保证转动灵活性，又避免旷量影响传动精度，渲染阶段采用暖黄色纯色背景，搭配三点布光方案，主光源从侧上方照射突出金属表面的高光轮廓，补光弱化阴影区域的死黑问题，环境光提升整体画面的通透度，最终呈现出兼具结构准确性与视觉真实感的扭杆三维模型，可用于机械传动结构的教学演示、五金配件的产品展示以及相关机械装置的虚拟装配验证。
