双块体联动四点定位夹持机械结构

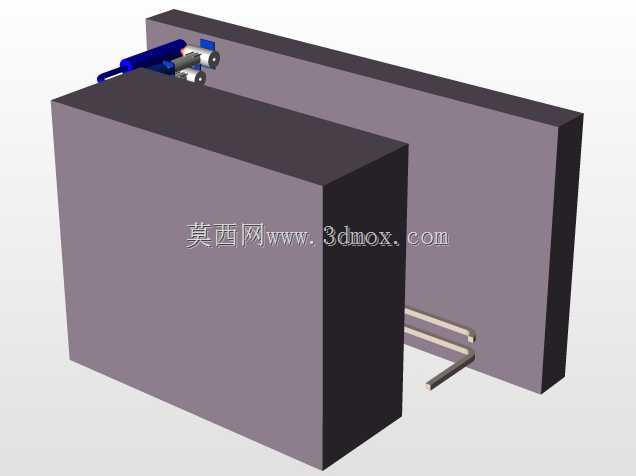

　　这套四点定位夹持结构，最初是针对自动化产线中方形工件的快速定位装夹需求开发的，在3C电子壳体加工、汽车零部件工位转序、包装线箱体定位这类场景里，经常会遇到工件到位后位置偏差、夹持力不均导致的加工或转序误差，这套结构就是为解决这类问题设计的。从结构布局来看，两个平行布置的块状基体作为安装承载主体，基体之间预留的间隙刚好适配常规方形工件的通过宽度，基体侧面伸出的两组定位销配合端部的联动驱动组件，能实现四个接触点的同步动作，避免单组定位件动作先后带来的工件偏斜问题。设计时特意将驱动端布置在基体的上部区域，不会占用工件下方的输送空间，不管是搭配滚筒线还是皮带线，都能直接在原有线体上加装，不需要对原有输送结构做大规模改动。安装边界上，

　　两个块状基体的外侧平面可直接通过螺栓固定在型材机架或者工作台面上，基体的厚度经过反复校核，既保证了足够的结构刚性，在夹持10kg以内的工件时不会出现形变，又不会因为过于厚重增加不必要的安装负载。驱动组件采用的是直线驱动配合连杆联动的方案，四个定位触点的伸出量保持一致，接触工件时的压力均匀分布，不会对工件表面造成压伤，针对表面有涂层或者易划伤的工件，还可以在触点位置加装聚氨酯缓冲垫，不需要改动主体结构就能适配不同材质的工件。在实际工位应用中，这套结构可以搭配到位传感器使用，工件输送到预设位置后，驱动组件动作，四个定位点同步伸出抵靠工件的侧边，完成精准定位，定位重复精度可以控制在0.1mm以内，完全满足多数机加工、装配工序的定位要求。

　　结构的运动部件都做了藏式设计，加工碎屑、车间粉尘不容易进入运动副，日常维护只需要定期在联动连杆的铰接点加注润滑脂即可，不需要频繁拆解保养，适合车间长时间连续运行的工况。两个基体之间的间距可以根据实际工件的尺寸做同比例调整，只需要更换对应长度的联动连杆，就能适配不同宽度的方形工件，不需要重新设计整套结构，大幅降低了多规格工件产线的改造成本。
