车间物料周转用格层式牵引手推车结构

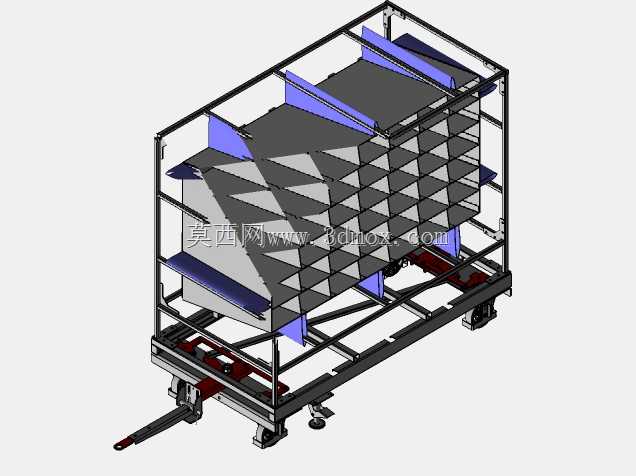

　　这款格层式牵引手推车主要面向生产车间内部工序间物料转运、线边仓到装配工位的批量零件配送场景，适配离散制造场景下多品种小批量的物料上线需求，可替代传统人工推送的平板推车，配合牵引车可实现多车串联拖挂，大幅提升厂内短驳的转运效率。从结构设计来看，整车采用方管焊接框架作为承载主体，底部设置带牵引销的牵引连接机构，可与标准厂内牵引车的拖挂接口匹配，同时车架四角配置可调节高度的支撑脚轮与定向万向组合脚轮，拖挂行进时支撑脚抬起，驻车停靠时支撑脚落下可实现整车稳定固定，避免溜车风险。车体内部分层设置多组倾斜式格档结构，格档角度经过适配调整，可让放置的零件料箱依靠自重贴合格档挡板，转运过程中不会出现料箱滑移、掉落的问题，

　　每层格档的分隔间距可根据常规周转料箱的外形尺寸做适配调整，单格可容纳标准尺寸的塑料周转箱，实现零件的分类存放，避免不同工序的物料混放导致的装配错漏。设计过程中优先考虑了厂内通道的通行边界，整车宽度控制在常规车间人行通道与物流通道的允许通行范围内，长度适配标准工位旁的停靠空间，转弯半径经过校核，可满足车间内狭窄通道的转弯通行需求，不会与周边设备、线体护栏发生干涉。框架上部设置的防护挡板采用弯折成型结构，既可以对上层放置的物料起到侧向防护作用，也能增强整体框架的结构刚性，减少长期重载使用下的框架变形量。底部行走轮采用耐磨聚氨酯材质，可适配车间环氧地坪、水泥地坪等不同地面条件，行进过程中噪音低，不会对地坪表面造成划伤。

　　牵引机构设置了缓冲连接结构，拖挂起步与制动时可抵消部分冲击力，避免车内放置的精密零件因瞬时冲击出现磕碰损伤。整车的结构设计充分考虑了厂内长期使用的维护需求，所有轮组均采用螺栓连接固定，磨损后可快速更换，焊接框架的焊缝均做了打磨处理，避免锐边划伤操作人员，整体结构无多余冗余设计，在满足承载需求的前提下尽可能控制整车自重，降低拖挂行进时的牵引力损耗。
