恩瓦尔带升降结构手动平台推车结构设计

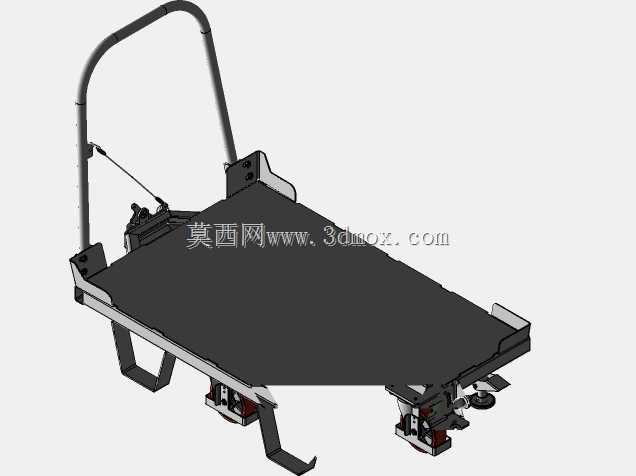

　　这款手动平台台车的结构设计，核心围绕车间内重载物料的短距离转运、工位间工件周转场景展开，适配机械加工车间、装配产线、仓储库区等多场景的物料转运需求，可承载规整箱体类、托盘类工件完成平面移动与小范围高度调整作业。从结构布局来看，整车采用低重心平板承载面设计，台面边缘设置有限位挡边结构，避免转运过程中物料从台面侧方滑落，挡边高度控制在不影响工件上下料的合理区间，不会对人工码放、吊具装卸工件造成干涉。扶手采用弧形弯管一体成型结构，安装位置经过人机工程校核，握持高度匹配成年操作人员自然站立时的手臂发力角度，扶手与台面之间设置有气撑式阻尼结构，在非使用状态下扶手可向下折叠收纳，减少闲置状态下的空间占用，折叠后整车可嵌入工作台下方、

　　货架间隙等狭窄区域存放。行走轮组采用前定向、后万向的布局形式，万向轮侧集成有脚踏式制动结构，踩下制动后可锁定轮组转动与转向，保证在装卸物料、工位停靠时整车不会发生滑移；轮组与台面之间设置有减震缓冲垫，可过滤转运过程中经过地面接缝、小坡度区域时产生的颠簸，避免精密加工工件因震动出现磕碰损伤。台面下方集成有剪叉式升降调节结构，通过脚踏式液压驱动单元实现台面高度的无级调整，升降行程覆盖常规工作台、机床操作台的高度区间，可直接对接不同高度的工位台面，减少人工二次搬抬工件的作业强度，升降结构的受力点经过载荷分布校核，在额定承载状态下升降过程无卡滞、偏载问题，结构件的应力集中区域均做了圆角过渡与加强筋补强，避免长期交变载荷下出现结构疲劳开裂。

　　整车的安装边界充分考虑了车间通道的通行需求，整体宽度适配常规车间人行通道、消防通道的最小通行宽度，转弯半径控制在较小范围，可在狭窄的设备间隙、货架通道内完成转向操作，无需额外预留过大的回转空间。从建模细节来看，所有管材连接位置、紧固件安装位均做了贴合实际加工工艺的处理，弯管的折弯半径、板材的焊接坡口、轮组的安装座结构都完全匹配实际加工生产的工艺要求，不存在无法落地生产的理想化结构，可直接作为样机生产、结构优化的参考依据，也可用于同类手动搬运设备的结构改型设计参考，帮助设计人员快速完成同类型产品的结构迭代，减少重复建模的工作量。
