重型F型快速夹紧工装夹具三维设计

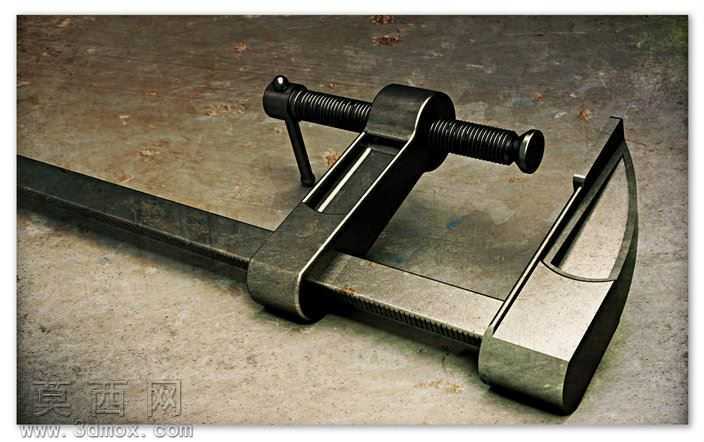

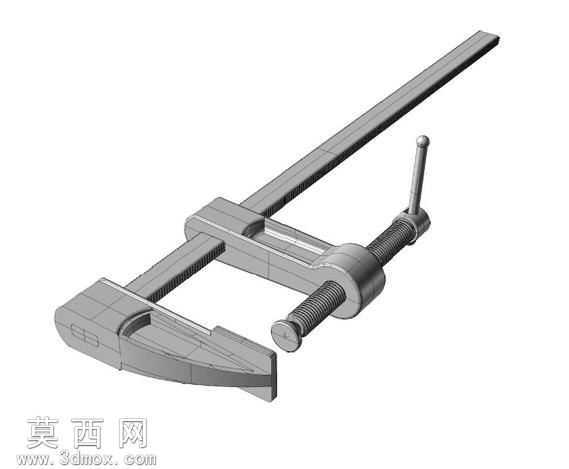

本作品为重型F型快速夹紧夹具的三维建模设计，建模过程中优先采用参数化特征建模思路，以SolidWorks为核心建模工具，从整体功能结构出发拆分建模模块，依次完成固定夹臂、滑动夹座、梯形传动螺杆、T型摇把、防滑压头、带刻度导向滑轨六大核心部件的独立建模，再通过标准配合完成整体装配，全程保证各部件间的装配公差符合实际五金工装的加工精度要求，避免出现干涉、错位等不符合生产实际的问题。材质与渲染环节，针对不同部件的实际用材匹配对应材质属性：固定夹臂与滑动夹座采用调质45号钢材质，渲染时还原锻压处理后的哑光金属质感，表面添加细微的使用磨损纹理、氧化暗斑，还原工业工装长期使用的真实质感；梯形传动螺杆采用表面发黑处理的碳钢材质，重点刻画螺纹牙型的规整结构，添加螺纹表面的细微加工刀痕与润滑油脂带来的微弱反光效果；T型摇把采用防滑滚花结构，表面做哑光喷塑处理，还原握持部位的防滑触感；导向滑轨表面做淬火硬化处理，添加清晰的长度刻度纹理，刻度做蚀刻填漆效果，提升细节真实度。结构设计上，这款F型夹具区别于普通C型夹的大开口设计，采用长滑轨滑动结构实现大行程夹持范围调节，滑动夹座与滑轨间设计有快拆定位结构，可快速调整夹持开口范围，再通过梯形螺杆的旋进实现最终的压紧锁紧，梯形螺纹具备自锁特性，夹紧后不会出现松脱打滑问题，固定夹臂的压头端面设计有网状防滑纹，增大与被夹持工件的接触摩擦力，避免夹持过程中工件移位。建模过程中对所有活动部件做了运动仿真验证，确认螺杆旋进过程顺滑无卡滞，滑动夹座在滑轨上移动顺畅，锁紧状态下整体结构的受力分布均匀，可满足五金加工、木工装配、工件固定等多场景的夹持使用需求，渲染阶段采用工业风水泥台面作为展示场景，搭配侧方硬光打光，突出金属部件的硬朗质感与结构细节，完整还原了这款重型夹紧夹具的工业属性与功能特点。
