带法兰连接结构的1500mm长直管管道

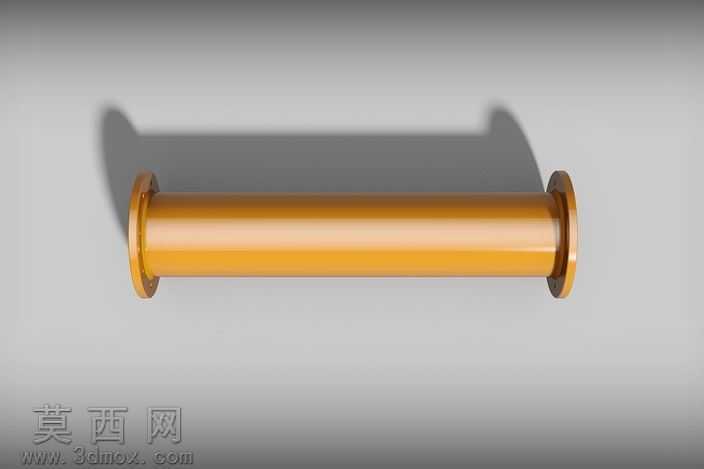

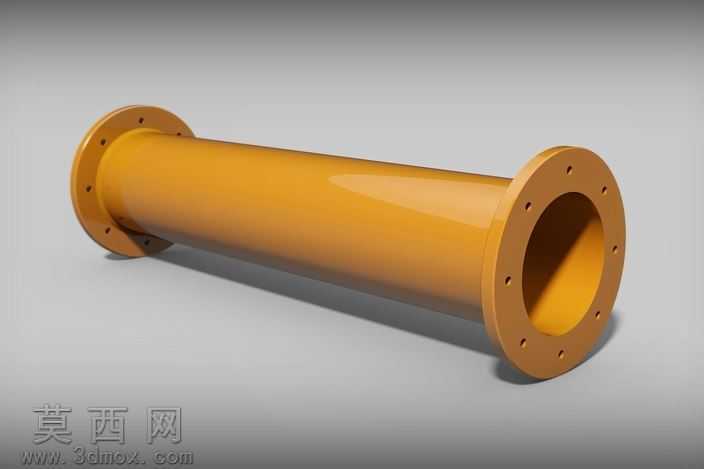

本作品为工业输送场景使用的带法兰连接结构的长直管三维模型，整体建模过程严格遵循实际工业管道的尺寸规范开展，首先确定管道核心参数：管道总长度为1500毫米，管道外直径设定为300毫米，内直径为280毫米，对应管壁厚度为10毫米，两端配套的连接法兰直径为450毫米，法兰厚度为30毫米，法兰上均匀排布8个规格为M16的螺栓安装孔，孔位预留17.5毫米的装配间隙，完全匹配实际法兰连接的装配公差要求。建模阶段首先通过旋转特征生成直管的基础筒体结构，确保筒体内外壁面同轴度符合设计要求，无偏心、壁厚不均的问题；随后单独构建两端的法兰盘结构，通过圆周阵列命令完成螺栓孔的均匀排布，保证相邻孔位的角度偏差控制在合理范围内，再将法兰盘与筒体端部进行布尔合并，对法兰与筒体衔接的直角位置添加合理的焊接圆角过渡，还原实际管件焊接加工的工艺特征，避免模型出现尖锐的不合理结构。材质与渲染环节，针对工业管道常用的防腐涂装特性，为模型赋予暖黄色的环氧防腐漆材质，调整材质的粗糙度参数模拟漆面的半哑光质感，避免过高的反光影响结构展示效果；法兰端面与螺栓孔内壁适当调整金属基底的材质表现，还原法兰加工面与漆面的质感差异；渲染时采用柔和的侧上方主光源搭配环境补光，清晰呈现管道的圆柱曲面轮廓、法兰的盘状结构以及螺栓孔的分布细节，同时在管道下方添加柔和的投影，增强模型的立体真实感。结构设计上充分考虑工业管道的通用连接需求，两端法兰的参数完全适配同规格管道的对接要求，可直接用于工业管路系统的装配模拟、施工排布演示等场景，模型整体结构规整，无冗余的几何面，各部分尺寸标注清晰，能够准确还原该规格法兰直管的真实形态与结构特征，可用于工业管路设计方案展示、管件装配干涉检查、施工场景模拟等多种用途。
