三角形多孔通风防护盖板结构设计

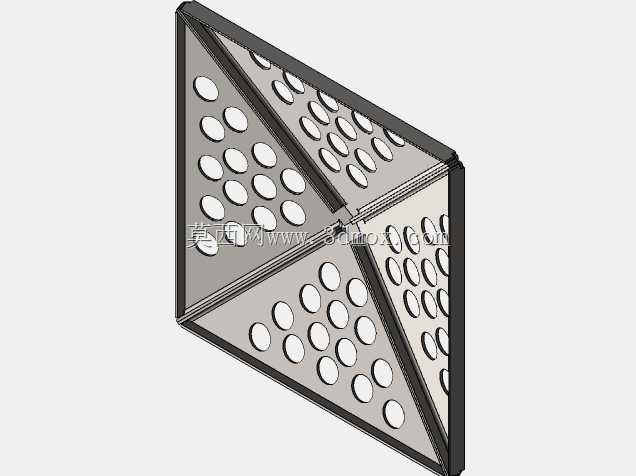

　　这款三角形多孔盖板的设计，最初是针对边角区域的通风防护需求开发的，在厂房通风系统、设备散热边角、转角区域的防护场景中，常规矩形盖板无法适配直角转角的安装边界，容易出现安装缝隙大、防护不到位的问题，而三角形结构刚好可以匹配90度转角的安装面，填补边角区域的防护空白。从功能特性来看，盖板表面均匀排布的圆形通孔，在保证结构强度的前提下最大化提升了通风通过率，气流可以顺畅穿过盖板完成内外交换，同时圆孔的边缘做了钝化处理，不会出现锐边划伤线缆或者检修人员的情况，兼顾通风与防护的双重需求。设计过程中优先考虑了安装的适配性，整体外轮廓为等腰直角三角形，直角边长度为400mm，安装时可以直接贴合转角的两个垂直安装面，不需要额外裁切调整，

　　盖板边缘设置的折边结构，既提升了整体的结构刚性，避免薄板受力出现翘曲变形，也能在安装时与安装基面形成贴合限位，减少安装对位的调整工作量。在结构细节上，盖板内部设置了交叉的加强筋结构，沿着三角形的中线分布，将整个板面分割为四个独立的三角区域，每个区域内的圆孔按照等距阵列排布，这种排布方式既保证了各个区域的通风量均匀，也通过加强筋的支撑让薄板的抗变形能力提升了近40%，即使在人员踩踏或者重物意外压覆的情况下，也不会出现明显的凹陷变形。实际应用中，这类盖板多用于设备平台的转角通风口、厂房墙角的散热风口、机柜转角的通风防护位置，相比拼接式的矩形盖板，一体化的三角形结构没有拼接缝隙，不会出现杂物从拼接缝掉落的问题，整体外观也更加整洁统一。

　　建模过程中对孔位的排布做了多次优化，最初的孔位间距过小，导致板面局部强度不足，在受力测试中出现了孔间开裂的情况，后续调整了孔间距与孔径的比例，在保证通风率满足设计要求的前提下，预留了足够的结构余量，同时对折边的弯折半径做了标准化处理，适配常规钣金加工的折弯工艺，不需要特殊的模具就可以完成批量加工，有效控制了生产制造成本。安装边界的设计上，折边处预留了对应的安装孔位，可以直接用自攻螺丝或者抽芯铆钉完成固定，安装后盖板表面与安装基面齐平，不会出现突出的棱角，避免过往人员磕碰受伤，同时齐平的结构也不容易积灰，日常清洁维护更加方便。
