带额外辊组的工业输送移载小车结构

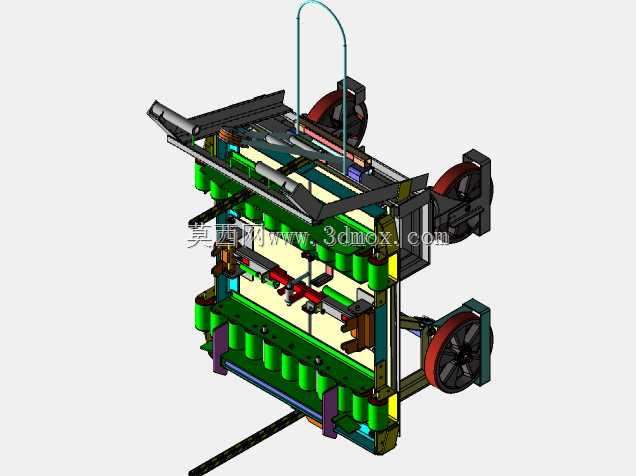

　　这款带额外辊组的移载小车，主要应用于车间内部辊道输送线的跨段物料转运场景，适配自动化生产线上的箱体、工装托盘类工件的横向移载、工位间转序作业，可嵌入现有辊道输送系统作为接驳转运单元使用，解决不同标高、不同走向辊道线之间的物料传递问题，无需额外配置顶升移栽机构即可完成工件的承接与送出。从结构设计来看，车体采用框架式方管焊接主体作为承载基座，侧面布置的行走轮组适配车间常见的轻型轨道安装场景，轮组的安装座预留了偏心调节余量，可在现场安装时调整轮距与轨道的配合间隙，避免行走过程中出现卡滞、啃轨问题。额外设置的外辊组采用分段式辊筒排布，辊筒间距与对接主线辊道的辊距保持一致，保证工件在移载过程中不会出现卡边、下坠问题，

　　辊筒端部采用免维护轴承座安装，降低长期运行的维护频次。车体中部设置的多层辊道排布结构，可同时承载多件工件完成转运，提升单次移载的作业效率，辊组下方布置的导向限位结构，可在与主线辊道对接时完成精准对位，保证辊面平齐度控制在合理公差范围内，避免工件转移时出现颠簸卡滞。设计过程中针对安装边界做了充分考量，车体整体宽度适配常规1米内宽的输送线通道，行走轮的轨距可根据现场轨道安装条件做适配调整，顶部的走线拖链预留了足够的弯曲半径，可容纳动力、信号线缆随小车往复移动，避免线缆拉扯磨损。车体侧面的防护挡板采用可拆卸式安装结构，方便后期对内部传动部件做检修维护，各辊组的安装面均设置了调整垫片，可在装配时微调辊面水平度，保证工件输送过程中不会出现偏斜。行走驱动端的安装位预留了通用伺服电机的安装接口，可根据现场的节拍需求匹配不同功率的驱动单元，无需对主体框架做二次加工改造。
