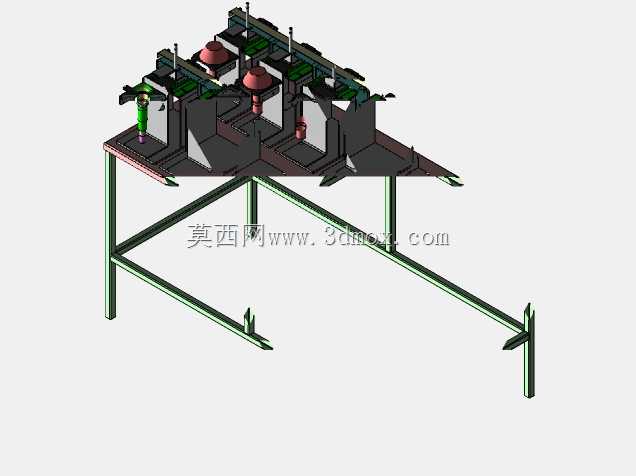

带细节控制结构的恩瓦尔工作站架体设计

　　该架体结构多用于生产线上的恩瓦尔工序工位，作为工序承载与控制集成的基础载体，适配多工位并行的作业需求，可同时承载多个工序执行单元与对应控制组件，满足连续生产过程中工位排布、管路走线、部件定位的实际使用要求。整体采用方管焊接成型的框架式支撑结构，底部设置横向与纵向的连接横梁，保证架体整体的抗扭与抗弯刚度，避免工位上执行部件运行时产生的振动传导导致定位偏移，四条竖直支撑腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面连接，安装时需保证架体上平面的水平度误差控制在每米0.1mm以内，避免上部工位组件安装后出现倾斜偏差。架体上部的工作台面采用钢板拼接结构，台面上预留了多个组件安装位，可对应固定不同的执行罐体、控制阀组与检测元件，

　　每个工位的控制管路沿台面下方的预留走线槽排布，避免管线外露造成的作业干涉与安全隐患，控制阀组就近布置在对应工位的侧方位置，缩短控制管路的长度，减少压力损耗与控制响应延迟。设计过程中优先考虑了工位操作的人机工程边界，台面高度适配站立作业的操作需求，操作人员无需过度弯腰或抬手即可完成工位旁的参数调整与工件取放，架体侧面预留的延伸支架可用于安装操作按钮盒与状态指示灯，无需额外增设独立的支撑立柱，减少工位的占地面积。架体的侧向伸出段用于对接上下游的输送轨道，轨道安装面与工作台面的高度差经过匹配计算，可保证工件在工位间流转时无卡滞、无高度落差导致的磕碰，伸出段的支撑斜筋做了加厚处理，可承受输送过程中工件的动态载荷，

　　避免长期使用后出现轨道下沉变形。每个工位的控制组件安装座都做了定位销孔设计，后期维护更换组件时可直接通过定位销快速复位，无需重新校准位置，减少设备停机维护的时间，框架的方管连接处都做了满焊处理并打磨焊渣，表面做防锈喷涂处理，适配车间内多粉尘、少量切削液飞溅的使用环境，延长架体的整体使用寿命。
