1750mm规格ENWAR型工业输送CS支撑机架

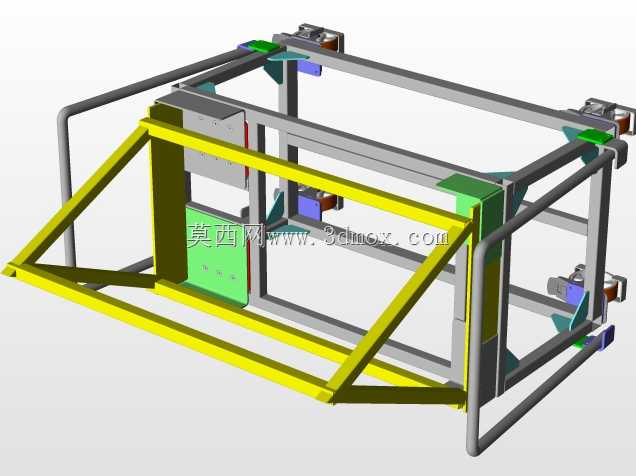

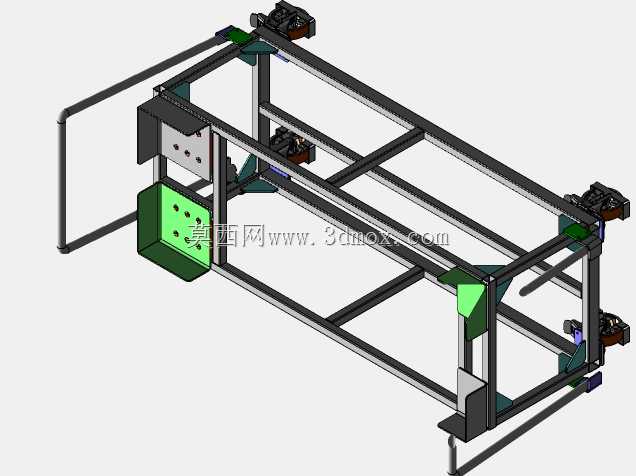

　　这款长度规格为1750mm的CS支撑机架，主要应用于轻型工业输送线、自动化物料移载设备的主体承载场景，在电子组件装配线、小件包装输送工位、轻型工件周转传输场景中作为核心承载基体使用，为输送辊组、驱动组件、侧边导向附件提供稳定的安装基准与结构支撑。从结构设计逻辑来看，整体框架采用矩形钢管拼焊成型，通过多组横向、纵向的肋梁布置形成稳定的桁架受力结构，有效规避长跨度机架在满载工况下的中部挠曲变形问题，框架各连接节点处设置有三角形加强筋板，对应驱动单元、张紧机构的安装位置额外加厚了安装垫板，避免动力组件运行时的振动传递导致机架焊缝疲劳开裂。机架两端预留有驱动辊、从动辊的安装定位槽位，侧边的绿色安装块为定制加工的附件安装基准面，

　　可直接固定导向条、传感器支架、侧边防护挡板等附属部件，无需现场二次钻孔攻丝，大幅缩短现场装配的调整周期。从安装边界来看，机架总长度为1750mm，宽度方向适配常规400-600mm带宽的轻型输送皮带或辊道，底部预留有可调脚杯的安装接口，可在地面不平整的车间现场调整机架水平度，也可根据产线布局需求搭配脚轮实现工位的灵活移位。设计过程中充分考虑了装配工艺性，所有外露安装面均预留了足够的扳手操作空间，框架内部预留了驱动电机、布线线槽的容纳空间，避免运行过程中线缆与运动部件发生干涉，框架侧边的弯管结构为操作人员的扶手位，方便设备调试过程中人员扶持借力，也可作为安全防护栏的安装基础。整体结构经过受力校核，在额定承载工况下各部位的变形量均控制在机械设计允许的范围内，可长期稳定适配连续运行的自动化产线需求，对应不同的输送负载场景，也可在现有框架基础上增减加强肋调整承载能力，具备较好的结构拓展性。
