恩瓦尔气动提升输送设备结构设计

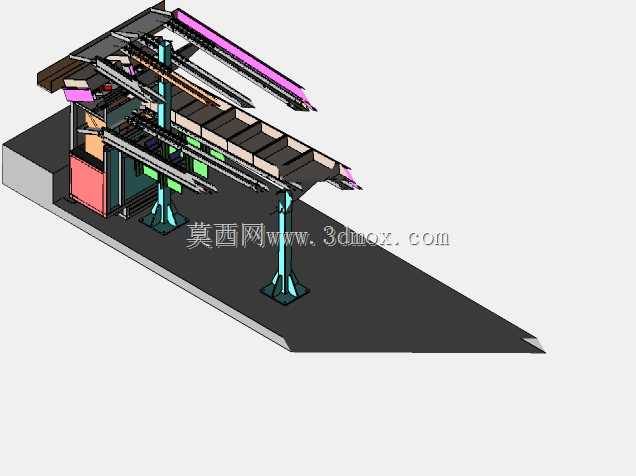

　　这款气动提升输送设备主要面向离散制造车间的多工位物料转序场景，可衔接不同高度差的生产工位、装配线与缓存料架，解决生产环节中工件在垂直高度差与水平输送路径上的同步转运需求，尤其适配轻工装配、零部件加工车间内中小型工件的跨工位传递，无需额外配置独立的提升机与平送设备，可减少车间内的设备占位与中转环节。设备整体采用立柱支撑的双轨布局，底部通过膨胀螺栓与车间混凝土地面固定，安装时需预留侧边操作维护空间与前端输送对接的延伸区域，立柱的垂直导向轨采用硬质铝合金型材加工，配合线性滑块保证提升架运行的直线度，避免升降过程中出现卡滞或偏载问题。水平输送段采用多段平行的窄带输送结构，可根据工件的外形尺寸调整输送条的间距，

　　适配不同规格的托盘或直接承托工件，输送段的侧边设置有可调式挡边，防止工件在输送过程中出现偏移掉落。驱动部分采用气动执行元件作为提升动力源，相比电动驱动具备更快的响应速度与过载保护特性，在车间压缩空气气源稳定的工况下，可实现频繁启停的升降动作，适配生产节拍较快的流水线作业，提升行程可根据现场工位的高度差进行定制调整，满足0.8米到1.8米范围内的常规工位高度差对接需求。设计过程中优先考虑了设备的模块化拆分，整体结构分为底部固定基座、垂直提升立柱、水平输送架体、气动控制组件四个独立模块，各模块之间通过螺栓连接，便于现场组装与后期维护更换易损件，气动管路全部采用内嵌式布局，沿立柱与架体的型材槽内布置，避免外部管路被工件剐蹭造成损坏。

　　设备的输送面高度可根据对接设备的进料高度进行微调，架体与提升滑台之间设置有调节垫块，安装时可通过增减垫块厚度补偿地面平整度带来的高度误差，保证输送面与上下游设备的对接平顺，避免工件输送过程中出现卡绊。在负载适配方面，该结构可承载单批次150kg以内的中小型工件，气动回路中设置有调速阀与缓冲组件，提升架到达上下限位位置时可实现软停靠，减少冲击震动对工件与设备结构的损伤，输送段的驱动采用独立的气动马达，可根据生产节拍调整输送速度，匹配不同工位的作业节奏。
