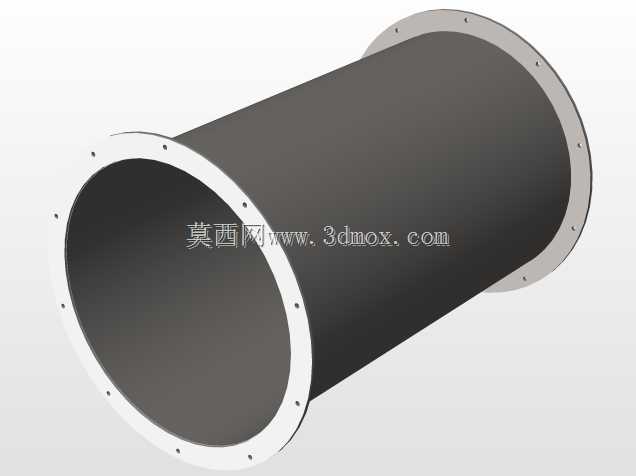

带法兰连接结构的不锈钢焊接管件

　　这类带双侧法兰结构的不锈钢焊接管件，主要应用在化工流体输送、食品级物料管路、市政给排水以及工业通风系统的管路对接场景中，核心作用是实现两段同管径管路的刚性密封连接，同时兼顾管路拆装检修的便利性。从实际工程使用角度看，管件主体采用直筒段焊接两端法兰的结构，直筒段的壁厚根据输送介质的压力等级做对应匹配，常规低压流体输送场景下的壁厚控制在3-6mm区间，高压工况下可调整至8-12mm，保证管路承压时不会出现鼓胀、焊缝开裂问题。两端的法兰盘采用圆周均布螺栓孔的设计，螺栓孔的位置度公差控制在±0.2mm以内，安装时可直接与对应规格的管路法兰、设备接口法兰对齐，无需额外扩孔调整，法兰密封面采用突面结构，适配橡胶垫片、金属缠绕垫片等多种密封件，

　　能满足不同温度、不同腐蚀特性介质的密封需求。设计阶段首先要确认管路的公称通径，直筒段的内径要与对接管路的内径保持一致，避免通径突变造成介质流动阻力增大、局部紊流冲刷管壁的问题；法兰的外径、螺栓孔中心圆直径严格遵循管路法兰的通用标准，保证同规格的法兰具备互换性，不需要单独定制配对法兰。焊接环节采用氩弧焊打底、满焊盖面的工艺，直筒段与法兰的连接位置做连续角焊缝，焊缝高度不低于直筒段壁厚，焊接后做钝化处理，提升不锈钢表面的抗腐蚀能力，避免焊缝位置优先出现锈蚀渗漏。安装边界上，这类管件的轴向长度根据管路布局的间距做对应匹配，安装时不需要额外调整相邻管路的位置，直接通过螺栓锁紧即可完成固定，法兰盘的外边缘不会超出管路支架的支撑范围，

　　不会出现额外的悬臂应力。实际使用中，这类焊接管件相比铸造管件的壁厚更均匀，内壁光滑无铸造砂眼，输送高粘度介质时不容易出现挂壁残留，用于食品、医药类物料输送时更容易做CIP清洗，不会出现物料残留滋生细菌的问题；用于腐蚀性化工介质输送时，不锈钢材质的抗腐蚀能力远高于普通碳钢焊管，能大幅降低管路的维护更换频率。
