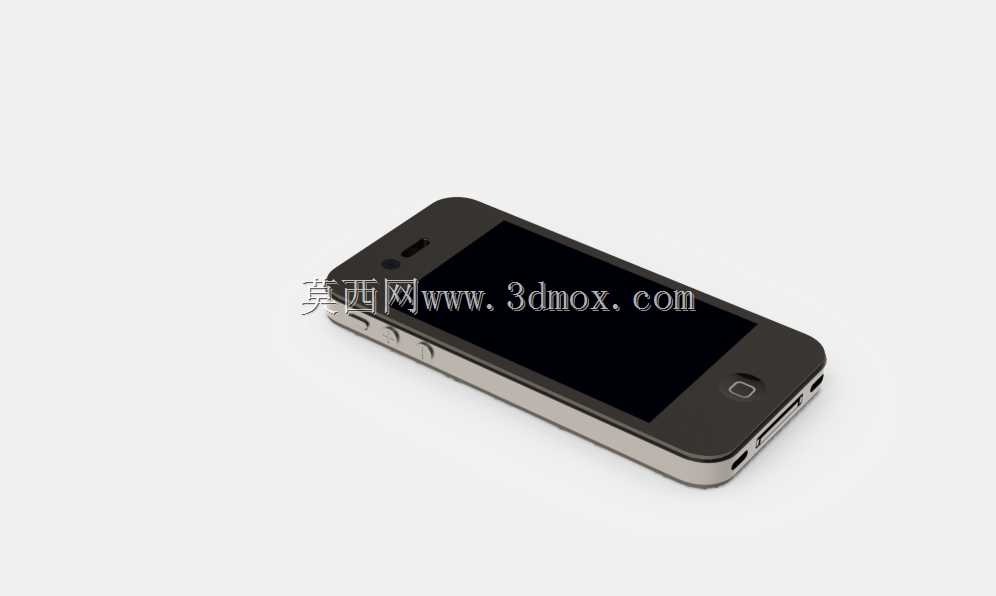

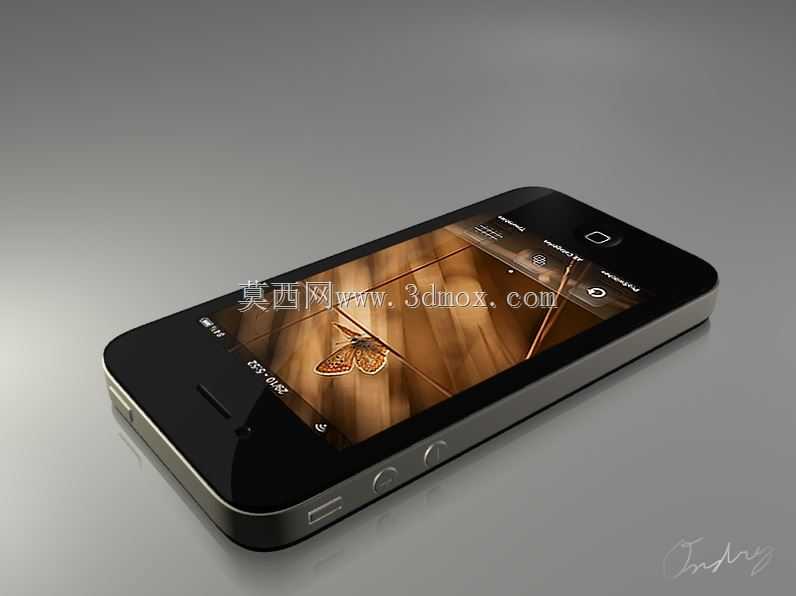

经典直板触屏智能手机整机结构三维数模

　　该三维数模完整还原了早期直板触屏智能手机的整机结构，覆盖前壳、中框、后盖、屏幕模组、实体按键、接口组件、侧边按键等全部核心零部件，可直接用于消费电子领域的结构设计参考、装配工艺验证、人机交互校核等工作场景。从实际应用角度看，这类手持通讯终端的结构设计需要同时兼顾内部堆叠空间、握持手感、结构强度与装配效率，建模过程中严格遵循消费电子行业的公差配合标准，所有卡扣、定位柱、螺丝柱的位置都按照实际量产装配逻辑设置，能够直接用于手板制作前的结构干涉检查。数模中屏幕模组与中框的配合间隙控制在量产常用的0.1mm范围内，侧边音量键、电源键的按压行程预留0.3mm的活动空间，底部30pin数据接口、

　　耳机孔的开孔位置与内部PCB板的接口座位置完全对齐，避免出现装配错位问题。从设计思路上看，该机型采用金属中框加双面玻璃的经典结构，中框同时承担结构支撑、天线辐射、外观装饰三重作用，建模时特意保留了中框上的天线隔断条结构，还原了金属机身手机解决信号屏蔽问题的典型设计方案。后盖与中框的卡扣沿周向均匀分布，每两个卡扣间距控制在15mm以内，保证装配后后盖无翘边、缝隙均匀的效果。整机外形尺寸严格按照实际量产机型的参数还原，长度115.2mm、宽度58.6mm、厚度9.3mm，握持区域的侧边做了R3.5的圆弧过渡，符合人体工程学设计要求，单手握持时的贴合度较好。安装边界方面，数模中预留了内部主板、电池、摄像头模组、振动马达、

　　听筒扬声器的全部安装空间，各个零部件的定位特征清晰，可直接用于拆解教学、结构逆向练习、同类型产品的设计参考。屏幕正面的听筒开槽、前置摄像头开孔、底部home键的位置都按照实际使用场景的人机交互逻辑设置，听筒开槽位于屏幕顶部居中位置，距离上边缘4mm，符合通话时的耳部贴合位置，home键位于屏幕底部居中位置，直径10mm，拇指操作时的触达范围合理。侧边的SIM卡卡槽开孔位置设置在机身右侧中框上，卡槽弹出孔的位置与内部卡托结构完全对应，装配后卡托与中框表面齐平，无突出或凹陷问题。底部的扬声器开孔采用对称式排布，麦克风开孔位于数据接口左侧，开孔直径1.2mm，既保证拾音效果，又能避免灰尘进入机身内部。

　　整个数模的结构拆分逻辑完全按照实际量产的装配顺序设置，从后盖到中框再到前壳屏幕模组的装配层级清晰，没有出现结构重叠、干涉的问题，能够帮助结构设计从业者快速理解早期直板触屏智能手机的堆叠逻辑与结构设计要点，也可用于消费电子装配工艺的演示教学，让初学者直观掌握手持通讯设备的内部结构布局与零件配合关系。
