振动式自动进纸机构三维结构设计

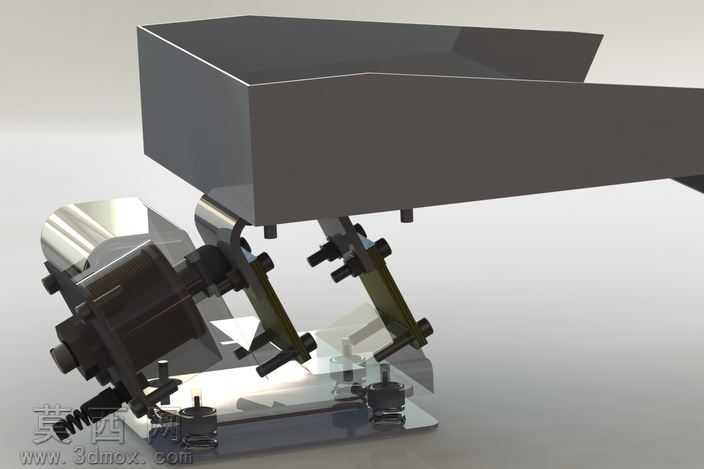

本作品为振动式进纸机构的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件都进行了精准的尺寸约束与几何约束，确保各部件之间的装配关系符合实际机械运动的公差要求。模型整体分为上部储料导料槽、中部振动驱动组件、下部支撑调平基座三个核心模块，上部储料槽采用倾斜式溜槽结构，槽体内壁做顺滑过渡处理，建模时对槽体的折弯边角做了圆角优化，避免纸张输送过程中出现卡滞刮损的问题，槽体材质模拟了磨砂不锈钢的金属质感，渲染阶段调整了材质的粗糙度与反射参数，还原工业钣金件的真实视觉效果。中部振动驱动组件是整个机构的核心功能部分，包含偏心振动电机、铰接支撑臂、缓冲复位弹簧、角度调节锁块等零件，建模时对偏心轮的偏心距、支撑臂的铰接转动副、弹簧的节距与自由长度都做了可参数化调整的设计，方便后续根据不同纸张克重调整振动幅度与送料频率；渲染过程中对电机外壳做了哑光黑工程塑料的材质赋值，支撑臂与调节锁块采用镀锌金属材质，弹簧部件还原了金属弹簧的表面光泽与螺旋结构细节，各铰接位置的销轴、紧固螺丝都按照标准件参数建模，还原真实装配的细节。下部支撑基座采用平板式安装结构，底部设置了四个可调高度的减震脚垫，建模时预留了安装固定的孔位，方便将整个机构集成到对应的办公纸张处理设备中，基座材质采用冷轧钢板喷塑的质感，渲染时调整了漫反射参数，呈现哑光金属喷塑的细腻质感。设计思路上，该机构利用振动驱动产生的高频微幅振动，配合倾斜导料槽的重力导向，实现单张纸张的有序连续输送，相比传统胶辊进纸结构，该振动式进纸结构对不同厚度、不同克重的纸张适应性更强，不易出现多张连送、卡纸的问题；建模过程中对整个机构的运动行程做了干涉检查，确保振动过程中各运动部件不会出现碰撞干涉，各调节结构的操作空间都预留了足够的手动调节余量，整体结构紧凑，传动路径简洁，没有冗余的结构设计，既满足功能需求，也兼顾了加工装配的工艺性，可直接作为办公纸张处理设备、小型纸品加工设备的进纸模块参考设计使用。
