四冲程四缸发动机曲轴三维结构设计

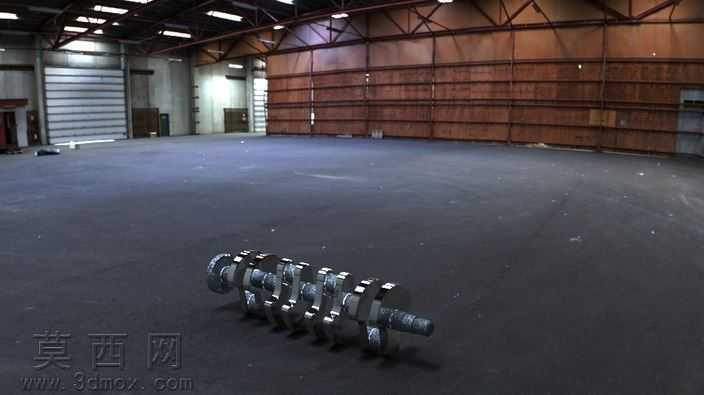

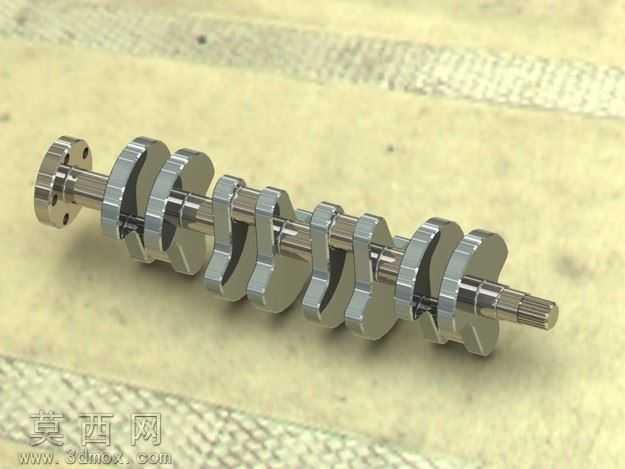

本作品为四冲程四缸内燃机配套曲轴的三维设计成果，建模过程严格遵循内燃机动力输出核心部件的工程设计规范，依托三维参数化建模逻辑完成全结构搭建。建模阶段首先梳理曲轴的功能逻辑：作为内燃机将活塞往复直线运动转化为旋转扭矩的核心传动件，需匹配四缸四冲程发动机的点火顺序与做功间隔，因此整体采用直列四缸对应的主轴颈、连杆轴颈错位排布结构，各曲柄臂的夹角严格按照180度对称相位设计，保证四缸做功行程的交替衔接，抵消运转过程中的一阶、二阶往复惯性力，提升动力输出的平顺性。建模时先绘制各段轴体的回转截面草图，通过回转特征生成主轴颈、连杆轴颈的基础轴体结构，再通过拉伸、切除特征完成曲柄臂的轮廓构建，对轴颈与曲柄臂的衔接位置做符合工程力学要求的圆角过渡处理，避免应力集中导致的部件疲劳损坏；前端动力输出端的花键结构、后端法兰连接结构均按照通用内燃机安装尺寸做参数化匹配，保证与飞轮、正时机构、传动端的装配兼容性。材质与渲染阶段，针对曲轴的实际加工材质选用高强度合金结构钢的材质参数，调整金属材质的粗糙度、反射率参数，还原锻钢部件经精加工后的金属光泽，对轴颈配合面做高光处理体现磨削加工的精度质感，曲柄臂非配合面做亚光金属质感区分，渲染时采用柔和的工业产品布光方案，清晰呈现各段轴径的层级关系、曲柄的错位排布结构，直观展示曲轴的整体形态。结构设计上充分考虑部件的动平衡要求，各曲柄臂的配重块结构与对应缸的活塞连杆组往复质量做匹配设计，建模时预留动平衡去重的工艺结构位置，整体结构完全符合内燃机曲轴的工程设计逻辑，可用于动力系统结构教学、发动机装配模拟、零部件力学仿真分析等场景，完整还原了直列四缸四冲程发动机曲轴的结构特征与设计要点。
