立式双列重力式物料输送设备结构设计

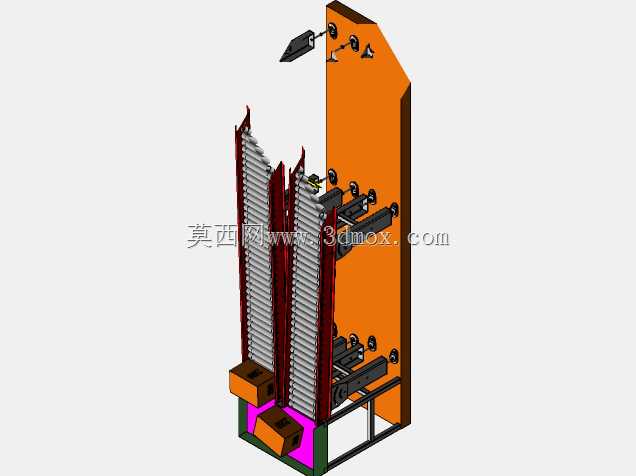

　　这款立式双列重力输送设备，主要面向车间内工序间的工件垂直转序场景设计，常见于五金加工、电子零部件装配、小型冲压件生产的产线布局中，用来衔接上下层生产线或者不同高度的加工工位，无需额外配置动力源，完全依靠工件自身重力完成沿输送轨道的滑移输送，能大幅降低产线的动力配置成本与后期维护工作量。从结构设计逻辑来看，设备采用单立柱侧装支撑架构，主体承载立柱为厚钢板折弯焊接成型，安装时可直接通过底部的安装孔配合膨胀螺栓固定在车间地面，也可通过侧部的连接支架挂靠在生产线的机架侧面，整体安装占用的横向空间不足0.8平方米，对于车间狭窄区域的产线排布十分友好。双列平行布置的输送料道采用分段式模块化设计，每段料道的倾斜角度经过反复校核，

　　既保证工件在重力作用下能够平稳滑移不卡滞，又避免角度过大导致工件下滑速度过快出现磕碰、窜出轨道的问题，料道两侧设置有可调式侧挡边，可根据输送工件的外形宽度快速调整挡边间距，适配一定尺寸范围内的盘类、板类、小型异形结构件的输送需求。料道上部设置有工件导入导向结构，能够承接上一工序送出的工件，自动将工件导正到料道的滑移中心线上，避免工件入料时偏斜导致卡料；料道下部设置有缓冲止位结构，工件下滑到末端时会被柔性缓冲件减速，平稳停留在取料位置，方便作业人员或者自动化取料机构抓取工件。设备上配置的多组可调式支撑滚轮，用来承托长尺寸工件输送时的中部位置，避免工件因自身挠曲变形出现卡滞，滚轮的安装位置可根据输送工件的长度进行前后调整，

　　适配不同规格工件的输送需求。整体结构没有复杂的传动部件，日常维护仅需定期检查料道表面是否有磕碰凸起、滚轮转动是否顺畅即可，相比动力式垂直输送设备，故障点大幅减少，适合在连续生产的产线上长期稳定运行。在安装边界上，设备整体高度可根据现场的工位高度差进行定制化调整，标准款适配2米以内的垂直高度差输送需求，若需要更高的输送行程，可通过叠加立柱分段的方式进行扩展，安装时需保证设备整体的垂直度偏差不超过千分之一，避免工件滑移时出现偏磨单侧挡边的问题。
