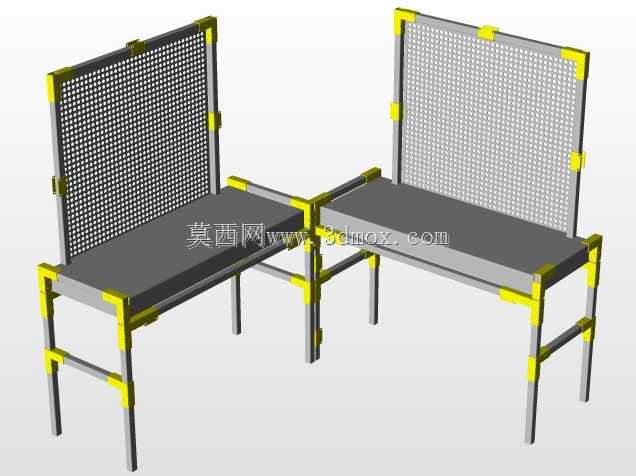

工业铝型材框架双工位挂板作业台结构

　　这套双工位带挂板的作业台结构，主要面向车间生产现场的工序操作、物料暂存与工具收纳场景，在电子装配、小零件组装、质检分拣、设备维保工位都有很高的适配性，能同时满足两名作业人员的独立操作需求，避免单工位作业时的物料交叉、工具混放问题。整体框架采用标准工业铝型材搭建，连接节点使用配套压铸角件与螺栓锁紧，不需要额外做焊接加工，所有型材端面都配有端盖封边，既避免型材槽口积灰，也能防止尖锐边角剐蹭作业人员。台面板采用高密度复合防静电板材，边缘做了圆弧倒角处理，台面下方的型材横梁做了加密排布，能承受常规工位上工具、工件、小型检测设备的放置载荷，不会出现长期承重后的台面下凹变形问题。台面上部的挂板采用多孔网板结构，网孔为统一的方孔规格，

　　可搭配通用挂钩、零件盒挂座、工具挂架使用，作业人员可以根据当前工序的操作需求，自由调整挂钩位置，把常用工具、待装配小零件、作业指导书支架直接固定在视线平齐的挂板区域，减少转身取放物料的动作浪费，压缩单工序的操作辅助时间。两个工位之间通过共用中间的型材支撑立柱实现结构整合，相比独立设置两个单工位工作台，能减少约百分之十五的型材用量，同时缩小整体设备的占地宽度，在车间有限的排布空间里能提升单位面积的工位容纳量。框架底部配置了可调脚杯，可根据车间地面的实际平整度调整每个支撑脚的高度，保证整个台面处于水平状态，避免台面上放置的精密小零件、量具出现滑动偏移；如果工位需要频繁移动调整位置，也可以将脚杯替换为万向带刹车脚轮，

　　不需要拆解框架就能完成工位的整体移位。挂板与台面框架的连接采用隐藏式螺栓固定，挂板的上下边缘都做了折边加强处理，即使挂满工具与零件盒也不会出现网板变形、下垂的问题，挂板四个边角都加装了黄色的防护端盖，和铝型材本身的金属色泽形成明显视觉区分，提醒过往人员注意边角位置，避免磕碰。整个结构的所有连接部件都采用标准件，后期如果需要调整工位高度、拓展台面宽度、加装照明支架或者物料滑槽，都可以直接在现有型材的槽位上加装配件，不需要对主体框架做切割、焊接改动，适配不同生产阶段的工位调整需求，能降低车间工位器具的重复投入成本。
